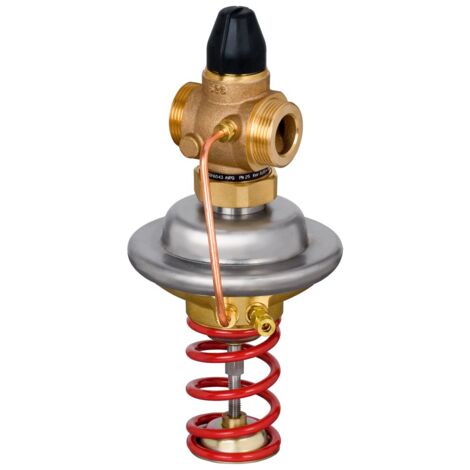

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 25, Kvs 8, 0,0,1-1,0 bar, G 1 1/4" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 25, Kvs 8, 0,0,1-1,0 bar, G 1 1/4" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 25 ist speziell für den Einsatz in Fernwärmeanlagen konzipiert. Dieses selbsttätige Ventil, mit einem Kvs-Wert von 8,0 m³/h und einem einstellbaren Differenzdruckbereich von 0,1 bis 1,0 bar, regelt den Volumenstrom zuverlässig im Rücklauf. Es eignet sich für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil und einem Temperaturbereich von 2 bis 150 °C. Die Nennweite beträgt DN 25, der Nenndruck PN 25, und der Anschluss erfolgt über ein Außengewinde G 1 1/4" A.

Wie funktioniert der AVPQ Differenzdruck- und Volumenstromregler?

Der AVPQ ist ein selbsttätiger Regler, der bei steigendem Differenzdruck oder Überschreitung des eingestellten maximalen Volumenstroms das Ventil schließt. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen sowie einem Handgriff zur Einstellung des Differenzdrucksollwerts. Dies stellt eine konstante Durchflussmenge sicher und reduziert Druckspitzen im System.

Für welche Medien und Temperaturbereiche ist der AVPQ geeignet?

Der Regler ist für den Einsatz mit Kreislaufwasser und Wasser-Glykolgemischen bis zu 30 % ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 und 150 °C, was ihn sowohl für Heiz- als auch für Kühlwasseranwendungen qualifiziert.

Welche Materialien und Anschlüsse werden verwendet?

Das Ventilgehäuse besteht aus hochwertigem Rotguss CuZn36Pb2 (RG5). Der Ventilsitz ist aus Edelstahl W.-Nr. 1.4571 gefertigt, der Ventilkegel aus Messing CuZn40Pb2 mit einer Weichdichtung aus EPDM. Der Stellantrieb besteht aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As. Die Membrane ist ebenfalls aus EPDM. Die Anschlüsse sind Außengewinde nach DIN ISO 228/1 mit der Größe G 1 1/4" A, ausgelegt für den Einbau im Rücklauf.

Welche technischen Leistungsdaten sind relevant?

Der AVPQ Regler hat eine Nenndruckstufe von PN 25 und kann einem maximalen Differenzdruck von 20 bar bei 20 °C standhalten. Der Volumenstrombereich liegt zwischen 0,25 und 3,5 m³/h, wobei der maximale Volumenstrom 4,5 m³/h beträgt. Die Volumenstrombegrenzung erfolgt bei einem Differenzdruck von 0,2 bar.

Technische Daten

• Nennweite: DN 25
• Kvs-Wert: 8,0 m³/h
• Anschluss: Außengewinde G 1 1/4" A
• Nenndruck: PN 25
• Maximaler Differenzdruck: 20 bar
• Volumenstrom min./max.: 0,25 - 3,5 m³/h
• Maximaler Volumenstrom: 4,5 m³/h
• Einstellbereich Differenzdruck: 0,1 - 1,0 bar
• Volumenstrombegrenzung: 0,2 bar
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Bronze (Rotguss CuZn36Pb2)

Der Danfoss AVPQ Differenzdruck- und Volumenstromregler bietet eine präzise Steuerung des Volumenstroms und schützt das System vor Druckspitzen. Mit seiner robusten Bauweise aus hochwertigen Materialien und einem breiten Temperatur- und Druckbereich ist er für vielfältige Anwendungen in Fernwärmeanlagen geeignet und ermöglicht eine zuverlässige Regelung bei Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6535
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 180
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 8
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 25
