Allgemeine Beschreibung

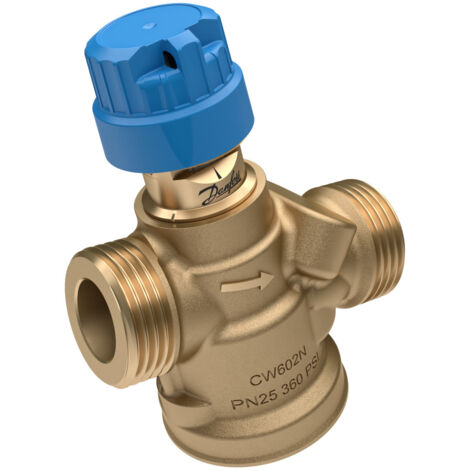

Das Danfoss AB-QM 4,0 DN 15 ist ein druckunabhängiges Abgleich- und Regelventil (PICV), das hohe Genauigkeit und Langlebigkeit mit marktführender Benutzerfreundlichkeit kombiniert. Es sorgt für ein effizientes HLK-System und ermöglicht eine termingerechte Projektabwicklung innerhalb des Budgets. Das Ventil ist für die Regelung von Durchflüssen zwischen 60 und 600 l/h ausgelegt und kann auch in Industriekälteanlagen eingesetzt werden.Technische daten
- Nennweite: DN 15
- Durchflussbereich: 60 - 600 l/h
- Medientemperatur: -10 bis 95 °C
- Nenndruck: PN 25
- Bauhöhe: 75 mm
- Hublänge: 4 mm
- Anschluss: G 3/4 AG
Kompatibilität und Zubehör
- Vorbereitet zur Aufnahme eines Stellantriebs
- Gleichprozentige Regelkennlinie über motorischen Danfoss Stellantrieb (AME, NovoCon(R)) umstellbar
- Auch als Durchflussregler für hydraulischen Abgleich ohne Stellantrieb einsetzbar
Installation
- Vorgesehen zum Einbau im Vor- oder Rücklauf
- Integrierte Absperrung schließend bis 16 bar
Anwendung
- Regelung bei gleichbleibend höchster Ventilautorität
- Moduliert den Durchfluss über einen Stellantrieb
- Direkte Durchfluss-Einstellung am Ventil, Sichtbarkeit der Einstellung von beiden Seiten
Weitere Informationen
- Verschmutzungsresistente Ventilkonstruktion durch Polymer-Kegel
- Maximaler Durchfluss am Ventil gekennzeichnet
- Einfaches Fehlersuchen durch sichtbare Einstellungsanzeige
- Minimale Hysterese für stabile und präzise Temperaturregelung
- Intelligente Stellantriebe für datengesteuerte und optimierte Gebäudetechnik 4.0
