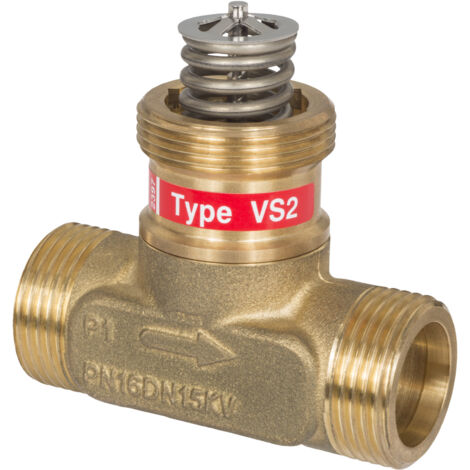

Danfoss Durchgangsventil VS2 DN 15 Kvs 1,0, PN 16, entzinkungsfreies Messing

Danfoss Durchgangsventil VS2 DN 15 Kvs 1,0, PN 16, entzinkungsfreies Messing

Das Danfoss Durchgangsventil VS2 DN 15 ist ein robustes und energieeffizientes Ventil mit einem Kvs-Wert von 1,0 und einer Druckstufe von PN 16. Gefertigt aus entzinkungsfreiem Messing, eignet es sich ideal für den Einsatz in Fernwärme- und Heizungssystemen sowie in der Warmwasserversorgung mit Wärmeübertrager oder Speicher. Es ist für Kreislaufwasser und Wasser-Glykol-Gemische bis 30 % ausgelegt.

Für welche Anwendungen ist das Danfoss Durchgangsventil VS2 konzipiert?

Das Durchgangsventil VS2 ist speziell für den Einsatz in Fernwärmesystemen, Heizungssystemen und der Warmwasserversorgung konzipiert. Es lässt sich mit verschiedenen elektrischen Stellantrieben von Danfoss kombinieren, darunter die Modelle AMV 150, AMV(E) 10, AMV(E) 20, AMV(E) 30 sowie die Stellantriebe mit Sicherheitsfunktion AMV(E) 13, AMV(E) 23 und AMV(E) 33. Das Ventil ist für Kreislaufwasser und Wasser-Glykol-Gemische bis 30 % geeignet und deckt einen Temperaturbereich von 5 bis 130 °C ab. Eine Eignung für Kühlsysteme besteht nicht.

Welche technischen Merkmale bietet das Danfoss VS2?

Das Durchgangsventil VS2 verfügt über ein Stellverhältnis von mindestens 50:1 und einen Hub von 4 mm, was eine präzise Regelung ermöglicht. Die Serie VS2 bietet zudem mehrere Kvs-Werte und eine SPLIT-Ventilkennlinie für Nennweiten ab DN 20 und DN 25. Der maximale Differenzdruck in geöffneter Stellung beträgt 10 bar. Die Anschlüsse erfolgen über Außengewinde G3/4A gemäß ISO 228/1.

Aus welchen Materialien besteht das Danfoss VS2?

Das Ventilgehäuse des Danfoss VS2 ist aus entzinkungsfreiem Messing gefertigt, was zu einer hohen Korrosionsbeständigkeit beiträgt. Ventilkegel, Ventilsitz und Kegelstange bestehen aus Edelstahl, während die Dichtung aus EPDM gefertigt ist.

Technische Daten

• Nennweite: DN 15
• Nenndruck: PN 16
• Kvs-Wert: 1,0 m3/h
• Max. zul. Temperatur: 5 bis 130 °C
• Medium: Wasser, Wasser-Glykol-Gemisch bis 30 %
• Hub: 4 mm
• Stellverhältnis: min. 50:1
• Max. Differenzdruck: 10 bar
• Anschluss: Außengewinde G3/4A
• Werkstoffe: entzinkungsfreies Messing (Gehäuse), Edelstahl (Innenteile), EPDM (Dichtung)

Das Danfoss Durchgangsventil VS2 DN 15 mit einem Kvs-Wert von 1,0 m3/h und einer Druckstufe von PN 16 bietet eine zuverlässige Lösung für die Regelung von Medienströmen in Heizungs- und Fernwärmeanlagen. Die hochwertige Materialauswahl, insbesondere das entzinkungsfreie Messing des Gehäuses, fördert die Langlebigkeit und Betriebssicherheit. Die Kompatibilität mit verschiedenen Danfoss Stellantrieben ermöglicht eine flexible Integration in bestehende Systeme.

Produktspezifikation

• Hersteller-Artikelnummer: 065F2114
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VS 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 15
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Druckstufe Flansch: PN 16
• Hublänge: 4
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 1
• Nenndurchmesser Anschluss 1: DN 15
• Max. Differenzdruck in geöffneter Stellung: 10
• Leckverlust des Kvs-Wertes: 0,05
• Einstellverhältnis (Svo): 2
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
