Danfoss Ventil druckunabhängig VHS-DV, Fühler rechts oder links, Durchgangsausführung, Vorlauf, für Heizkörper mit 3/4"

Danfoss Ventil druckunabhängig VHS-DV, Fühler rechts oder links, Durchgangsausführung, Vorlauf, für Heizkörper mit 3/4"

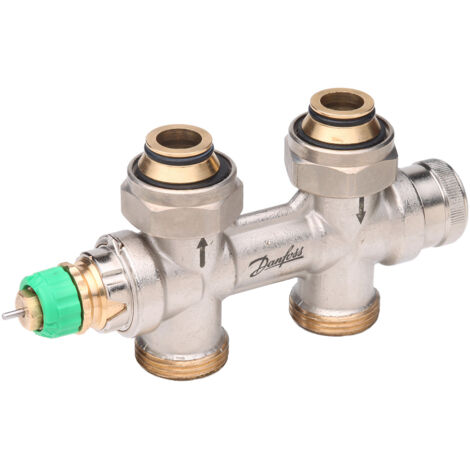

Der Danfoss VHS-DV ist eine druckunabhängige Universalanschlussarmatur mit Ventileinsatz im Vorlauf für Heizkörper mit 3/4" Anschluss. Diese Armatur ist ideal für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper mit einem Anschlussabstand von 50 mm zwischen Vor- und Rücklauf. Sie ist für den Einsatz in Zweirohr-Heizungssystemen konzipiert und ermöglicht eine präzise Regelung des Volumenstroms.

Wie reguliert die Danfoss VHS-DV den Volumenstrom?

Das VHS-DV verfügt über einen integrierten Membran-Differenzdruckregler, der den Differenzdruck auf einem Wert von 0,1 bar stabilisiert. Dies stellt einen konstanten Volumenstrom sicher und trägt zu einer effizienten Wärmeabgabe sowie einem optimierten Energieverbrauch bei. Die dynamischen VHS-DV-Ventile sind mit einer Durchflussregelvorrichtung zur Voreinstellung des maximalen Volumenstroms ausgestattet, der in einem Einstellbereich von 10 bis 135 l/h liegt. Die Armatur kann mit Danfoss Standardthermostaten kombiniert werden.

Für welche Heizsysteme ist die Danfoss VHS-DV geeignet?

Die VHS-DV ist speziell für den Einsatz in Zweirohr-Heizungssystemen konzipiert. Sie dient als ideale Anschlussarmatur für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper, die einen Anschlussabstand von 50 mm zwischen Vor- und Rücklauf aufweisen. Die Armatur ist kompatibel mit allen thermostatischen Fühlerelementen mit einem Danfoss RA-Anschluss. Der Ventileinsatz befindet sich im Vorlauf, und die Fühleranordnung kann flexibel rechts oder links gewählt werden.

Wie erfolgt die Installation und Wartung der Danfoss VHS-DV?

Die Installation der Danfoss VHS-DV ist unkompliziert und erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge. Die Armatur wird mit einem selbstdichtenden Anschlussstück aus Messing geliefert, das für Klemmverbindungen vorbereitet ist. Die Stopfbuchse des Ventils kann unter Anlagendruck ohne Spezialwerkzeuge ausgetauscht werden, was die Wartung erheblich vereinfacht. Eine grüne Bauschutzkappe ist im Lieferumfang enthalten und kann zur manuellen Regulierung während der Bauphase genutzt werden. Diese Kappe ist jedoch nicht als Absperrvorrichtung vorgesehen; hierfür sollte ein spezieller Handversteller (Bestell-Nr. 013G5002) verwendet werden. Die Pumpenoptimierung kann effizient durch Differenzdruckmessung am VHS-DV mit einem Danfoss DeltaP-Messgerät durchgeführt werden.

Welche Materialien und Designmerkmale zeichnen die VHS-DV aus?

Das Ventilgehäuse der VHS-DV besteht aus robustem Messing und ist in einer matt vernickelten Ausführung erhältlich, was eine ansprechende Optik und Korrosionsbeständigkeit bietet. Der Druckstift in der Stopfbuchse ist aus Chromstahl gefertigt und sitzt in einem geschmierten O-Ring, was die Langlebigkeit und Zuverlässigkeit des Ventils unterstützt. Zur visuellen Unterscheidung von anderen Ventilkörpern der Danfoss RA-Reihe sind die Schutzkappe und der Voreinstellring des VHS-DV grün.

Was ist bei der Heizwasserqualität zu beachten?

Für den langfristig störungsfreien Betrieb der Danfoss VHS-DV Anschlussarmatur ist die Einhaltung der Richtlinie VDI 2035 zur Vermeidung von Steinbildung und Korrosion im Heizungswasser entscheidend. Bei der Verwendung von Wasseraufbereitungssystemen müssen die Dosierungsanweisungen des Herstellers strikt eingehalten werden. Gemische mit Mineralöl sollten vermieden werden, um die Funktion und Lebensdauer des Ventils nicht zu beeinträchtigen. Passende Kunststoffabdeckungen sind in Weiß (RAL 9016) oder Chrom erhältlich.

Technische Daten

• Achsabstand: 50 + 1,5 mm
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Min. Differenzdruck: 0,1 bar
• Max. Vorlauftemperatur: 95 °C
• Anschluss Anlage: G 3/4 A
• Anschluss Heizkörper: G 3/4 A
• Bauform: Durchgang
• Fühleranordnung: rechts oder links
• Einstellbereich Volumenstrom: 10 bis 135 l/h
• Oberfläche: matt vernickelt
• Bauhöhe: 65

Die Danfoss VHS-DV Universalanschlussarmatur bietet eine zuverlässige und energieeffiziente Lösung für moderne Heizsysteme. Mit ihrem druckunabhängigen Design, dem integrierten Differenzdruckregler und einem Einstellbereich von 10 bis 135 l/h sorgt sie für konstante Wassermengen und optimierte Wärmeabgabe. Die robuste Bauweise aus Messing und die einfache Wartung unter Anlagendruck unterstreichen die Qualität und Langlebigkeit dieses Produkts, das für einen maximalen Betriebsdruck von 10 bar und eine Vorlauftemperatur von bis zu 95 °C ausgelegt ist.

Lieferumfang

• 1x Danfoss VHS-DV Universalanschlussarmatur
• 1x Bauschutzkappe
• 1x selbstdichtendes Anschlussstück Verschraubung aus Messing

Produktspezifikation

• Hersteller-Serie: VHS-Ventile
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 013G7879
• Unterliegt EU Trinkwasserverordnung: Nein
• Bauhöhe: 65
