Allgemeine Beschreibung
Das Danfoss Dynamic Valve RA-DV 15 ist ein druckunabhängiges, voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen entwickelt wurde. Es eignet sich für alle thermostatischen Fühlerelemente mit einem Danfoss RA-Anschluss. Die Ventile sind mit einem maximalen Wasserdurchfluss von 10 – 135 l/Std. erhältlich und verfügen über einen eingebauten Druckregler, der den Differenzdruck konstant bei 0,1 bar hält.Technische daten
- Betriebsdruck: 10 bar max.
- Differenzdruck: 0,1 bar min. bis max. 0,6 bar
- Vorlauftemperatur: 95 °C
- Bauform: Winkeleck links
- Anschluss NW: DN 15
- Eintritt/Austritt: Rp 1/2, R 1/2
- Oberfläche: matt vernickelt
- Einstellbereich: 16 bis 135 l/h
- Bauhöhe: 54 mm
- Hersteller-Artikelnummer: 013G7720
Kompatibilität und Zubehör

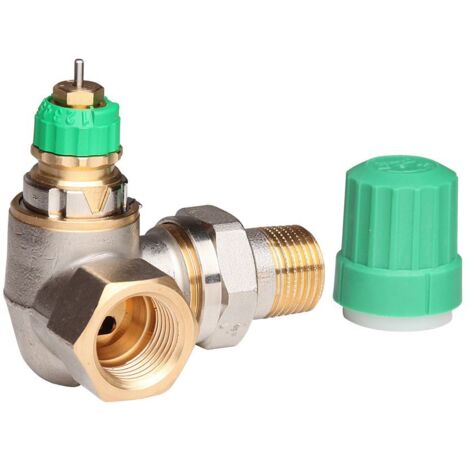

Das Ventilgehäuse ist mit einer grünen Schutzkappe und einem Einstellring ausgestattet, um die Differenzierung von anderen Ventilkörpern der Danfoss RA-Reihe zu ermöglichen. Für die manuelle Regulierung während der Bauphase sollte ein Spezialhandversteller (Bestell-Nr. 013G5002) verwendet werden.Installation
Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ohne Spezialwerkzeug ausgetauscht werden, was die Installation erleichtert.Anwendung
Das Danfoss Dynamic Valve RA-DV 15 wird zur Voreinstellung der maximalen Wassermenge mit einem Durchflussbegrenzer eingebaut. Bei Verwendung eines Wasseraufbereitungssystems sind die Dosierungsanweisungen des Herstellers zu beachten, um Steinbildung und Korrosion zu vermeiden.Weitere Informationen
- Die Zusammensetzung des Heizwassers sollte der Richtlinie VDI 2035 entsprechen.
- Die technischen Daten entsprechen den Anforderungen der Euronorm EN 215.
- Die Ventile werden in Werken gefertigt, die nach ISO 9001 und ISO 14001 zertifiziert sind.
