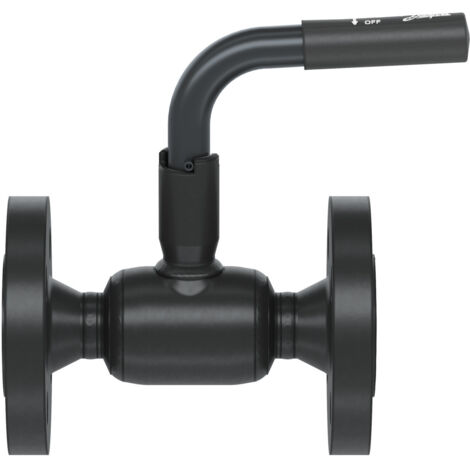

Danfoss Kugelhahn Typ JIP 140.10 DN 15, Kvs 11m3/h, PN 40, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 140.10 DN 15, Kvs 11m3/h, PN 40, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 140.10 DN 15 mit einem Kvs-Wert von 11 m³/h und einer Druckstufe von PN 40 ist eine vollverschweißte Absperrarmatur mit vollem Durchgang. Er ist speziell für den Einsatz in Fernwärme- und Fernkältenetzen sowie geschlossenen Wasserkreisläufen mit zirkulierendem Medium konzipiert. Die Armatur ist wartungsfrei und bietet eine energieeffiziente Lösung durch optimierte Medienführung.

Welche Eigenschaften zeichnen den Danfoss Kugelhahn Typ JIP 140.10 aus?

Der Kugelhahn verfügt über einen vollen Durchgang mit einer massiven, zylindrischen Kugel aus rostfreiem Stahl (X5CrNi 18-10). Die optimierte Medienführung trägt zu hohen kv-Werten auf dem Markt und somit zu niedrigeren Pumpenenergiekosten bei. Das Gehäuse und die Schweißenden bestehen aus Stahl (P 235 GH). Eine lange Lebensdauer und optimale Dichtigkeit werden durch die Konstruktion und die Werkstoffe der Kugel (kohlefaserverstärktes PTFE) und der Schaftdichtung (Graphit) sichergestellt. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen. Der Kugelhahn ist mit Flanschanschlüssen beidseitig (PN 40) ausgestattet und wird mittels eines L-förmigen Handhebels betätigt. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist ebenfalls vorhanden.

Für welche Anwendungen ist der Danfoss Kugelhahn JIP 140.10 geeignet?

Dieser Kugelhahn ist speziell für Heizungs-, Kälte- und Fernwärmesysteme ausgelegt. Als Medium kann Zirkulationswasser oder glykolhaltiges Wasser mit einem Glykolanteil von bis zu 50 % verwendet werden. Der Betriebstemperaturbereich des Mediums liegt zwischen 0 °C und maximal 180 °C. Die Konstruktion ermöglicht eine hohe Betriebssicherheit bei einem Nenndruck von PN 40 und einem maximalen Druckunterschied von 40 bar bei 20 °C. Die Mindest-Lager- und Transporttemperatur beträgt −40 °C.

Welche Materialien kommen zum Einsatz?

Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) besteht. Für die Sitzringe wird kohlegefülltes Polytetrafluorethylen (PTFE) verwendet. Die Dichtungen an der Schaltwelle sind aus Polytetrafluorethylen (PTFE) und Graphit.

Welche Prüfungen und Normen erfüllt der Kugelhahn?

Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Die Armatur entspricht der DGFL-Richtlinie 2014/68/EU Modul H1. Danfoss A/S ist nach ISO 9001, EN/ISO 14001 und EN/ISO 45001 zertifiziert.

Technische Daten

• Nennweite: DN 15
• Kvs Wert: 11 m³/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 130 mm
• Anschlüsse: Flansch beidseitig PN 40
• Betätigungsart: Handhebel L-Form
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: Rostfreier Stahl (X5CrNi 18-10)
• Dichtungsmaterial: Kohlegefülltes PTFE und Graphit
• Leckrate: A (nach DIN EN 12266-1)
• Maximaler Druckunterschied bei 20 °C: 40 bar

Der Danfoss Kugelhahn Typ JIP 140.10 bietet eine zuverlässige und energieeffiziente Absperrlösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmesysteme. Mit seiner robusten Bauweise aus Stahl und rostfreiem Stahl, dem vollen Durchgang und einer maximalen Betriebstemperatur von 180 °C stellt er eine langlebige und wartungsfreie Armatur dar, die den Anforderungen moderner Anlagen gerecht wird.

Produktspezifikation

• Hersteller-Artikelnummer: 065N0300
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FF, RB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
