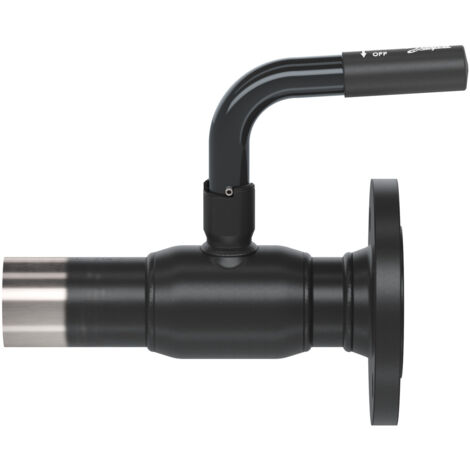

Danfoss Kugelhahn Typ JIP 140.14 DN 20, Kvs 15m3/h, PN 40, Anschweissende mit Flansch (AE - FL)

Danfoss Kugelhahn Typ JIP 140.14 DN 20, Kvs 15m3/h, PN 40, Anschweissende mit Flansch (AE - FL)

Der Danfoss Kugelhahn Typ JIP 140.14 mit einer Nennweite von DN 20 und einem Kvs-Wert von 15 m3/h ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Dieses vollverschweißte und wartungsfreie Bauteil ist für einen Nenndruck von PN 40 ausgelegt und verfügt über Anschweißenden mit Flansch für eine sichere Installation.

Welche Konstruktionsmerkmale zeichnen den Kugelhahn aus?

Der Danfoss Kugelhahn Typ JIP 140.14 besitzt ein vollverschweißtes Gehäuse, das eine hohe Dichtheit und Langlebigkeit sicherstellt. Die Konstruktion ist auf Wartungsfreiheit ausgelegt. Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV integriert. Der Kugelhahn verfügt über einen reduzierten Durchgang und massive Kugeln mit einem zylindrischen Durchgang. Die Betätigung erfolgt über einen Handhebel in L-Form.

Aus welchen hochwertigen Materialien besteht der Kugelhahn?

Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist aus rostfreiem Stahl X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus rostfreiem Stahl X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) besteht. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE). Die Abdichtung zur Atmosphäre sowie die Dichtungen an der Schaltwelle bestehen aus alterungsbeständigen und wartungsfreien PTFE- und Graphitpackungen.

Welche Qualitätsprüfungen werden durchgeführt?

Alle Danfoss Kugelhähne Typ JIP werden umfassenden Qualitätskontrollen unterzogen. Dazu gehören eine Druck-, Funktions- und Dichtheitsprüfung gemäß den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20. Diese Prüfungen bestätigen die hohe Betriebssicherheit und Zuverlässigkeit des Kugelhahns.

Technische Daten

• Nennweite: DN 20
• Kvs-Wert: 15 m3/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 190 mm
• Anschluss: Anschweißende mit Flansch PN 40
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Material Kugel: Rostfreier Stahl (X5CrNi 18-10)
• Dichtungsmaterial: PTFE und Graphit
• Betätigungsart: Handhebel L-Form
• Max. Druckunterschied bei 20 °C: 40

Der Danfoss Kugelhahn Typ JIP 140.14 bietet eine robuste und wartungsfreie Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen. Mit einer Nennweite von DN 20, einem Nenndruck von PN 40 und einer maximalen Mediumtemperatur von 180 °C erfüllt er hohe Anforderungen an Zuverlässigkeit und Langlebigkeit. Die hochwertige Materialauswahl und die umfassenden Prüfungen nach EN 12266 unterstreichen die Qualität dieses Produkts.

Produktspezifikation

• Hersteller-Artikelnummer: 065N0705
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FW, RB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
