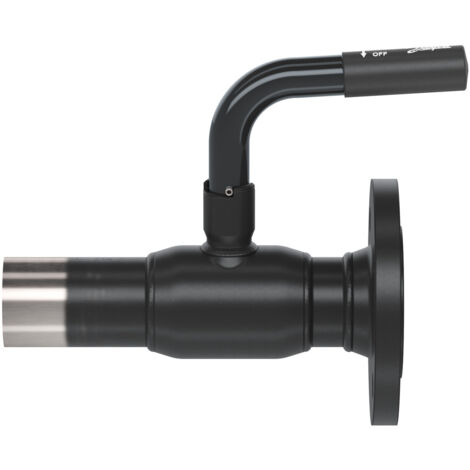

Danfoss Kugelhahn Typ JIP 140.14 DN 25, Kvs 34m3/h, PN 40, Anschweissende mit Flansch (AE - FL)

Danfoss Kugelhahn Typ JIP 140.14 DN 25, Kvs 34m3/h, PN 40, Anschweissende mit Flansch (AE - FL)

Der Danfoss Kugelhahn Typ JIP 140.14 DN 25 ist eine robuste und wartungsfreie Absperrarmatur, die speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen entwickelt wurde. Mit einer Nennweite von DN 25, einem Kvs-Wert von 34 m³/h und einem Nenndruck von PN 40 bietet dieser Kugelhahn eine zuverlässige Lösung für anspruchsvolle Anwendungen. Er verfügt über ein vollverschweißtes Gehäuse und Anschlüsse als Anschweißende mit Flansch. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist integriert.

Wie ist der Danfoss Kugelhahn konstruiert und welche Materialien werden verwendet?

Der Kugelhahn ist mit einem einteiligen, vollverschweißten Gehäuse aus Stahl (P 235 GH, ähnlich St. 37) gefertigt, das für hohe Druckstufen bis PN 40 ausgelegt ist. Die massive Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) und weist einen zylindrischen Durchgang auf. Die Schaltwelle ist ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305) gefertigt. Für die Sitzringe kommt kohlegefülltes Polytetrafluorethylen (PTFE) zum Einsatz, während die Dichtungen an der Schaltwelle aus alterungsbeständigem PTFE und Graphit bestehen, was eine zuverlässige Abdichtung zur Atmosphäre sicherstellt.

Welche Funktionen und Einsatzbereiche bietet der Kugelhahn?

Dieser Danfoss Kugelhahn ist wartungsfrei konzipiert und verfügt über eine Schaltwellenverlängerung zur Isolierung, die den Anforderungen der Energieeinsparverordnung (EnEV) entspricht. Der reduzierte Durchgang optimiert die Strömungseigenschaften. Alle Danfoss Kugelhähne der Serie JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen, um höchste Qualität und Betriebssicherheit sicherzustellen. Die maximale Mediumtemperatur beträgt 180 Grad Celsius. Die Betätigung erfolgt komfortabel über einen Handhebel in L-Form.

Technische Daten

• Nennweite: DN 25
• Kvs-Wert: 34 m³/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 195 mm
• Anschlussart: Anschweißende mit Flansch PN 40
• Betätigungsart: Handhebel L-Form
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: rostfreier Stahl (X5CrNi 18-10)
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)

Der Danfoss Kugelhahn Typ JIP 140.14 ist eine hochwertige und langlebige Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit seiner Nennweite von DN 25, einem Kvs-Wert von 34 m³/h und einem Nenndruck von PN 40 ist er für anspruchsvolle Betriebsbedingungen bis 180 Grad Celsius ausgelegt. Die robuste Bauweise, die hochwertigen Materialien und die umfassenden Prüfungen stellen eine lange Lebensdauer und Betriebssicherheit sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065N0710
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FW, RB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
