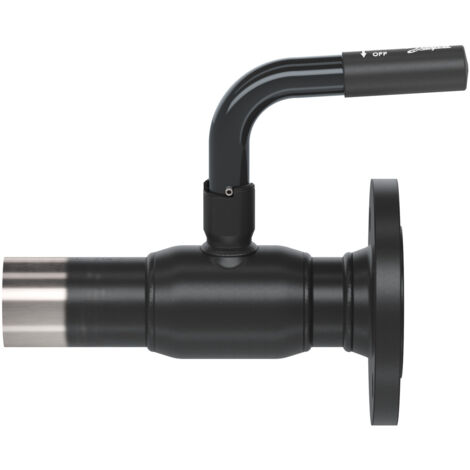

Danfoss Kugelhahn Typ JIP 140.14 DN 32, Kvs 52m3/h, PN 40, Anschweissende mit Flansch (AE - FL)

Danfoss Kugelhahn Typ JIP 140.14 DN 32, Kvs 52m3/h, PN 40, Anschweissende mit Flansch (AE - FL)

Der Danfoss Kugelhahn Typ JIP 140.14 ist eine robuste und wartungsfreie Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einer Nennweite von DN 32, einem Kvs-Wert von 52 m3/h und einem Nenndruck von PN 40 ist dieser Kugelhahn für anspruchsvolle Anwendungen konzipiert. Er verfügt über ein vollverschweißtes Gehäuse und Anschlüsse in Form von Anschweißenden mit Flansch. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist integriert.

Wie ist der Danfoss Kugelhahn konstruiert und welche Materialien werden verwendet?

Der Kugelhahn Typ JIP 140.14 zeichnet sich durch ein einteiliges, vollverschweißtes Gehäuse aus Stahl (P 235 GH) aus, das für hohe Druck- und Temperaturbelastungen ausgelegt ist. Die massive Kugel mit zylindrischem Durchgang besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088), während die Schaltwelle aus korrosionsbeständigem rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088) gefertigt ist. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) und die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen (PTFE)- und Graphitpackungen an der Schaltwelle. Der Kugelhahn verfügt über einen reduzierten Durchgang.

Welche Anschlussarten und Abmessungen sind vorhanden?

Dieser Kugelhahn ist mit Anschweißenden und Flanschanschlüssen PN 40 ausgestattet, die eine sichere und dichte Verbindung in Rohrleitungssystemen ermöglichen. Die Baulänge beträgt 220 mm und die Nennweite ist DN 32. Die gerade Ausführung erleichtert die Integration in bestehende Anlagen.

Welche Prüfungen und Qualitätsmerkmale erfüllt der Kugelhahn?

Alle Danfoss Kugelhähne der Serie JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen unterzogen. Diese erfolgen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20, um eine hohe Zuverlässigkeit und Betriebssicherheit im Dauerbetrieb sicherzustellen.

Wie wird der Kugelhahn betätigt und welche Betriebsbedingungen sind möglich?

Die Betätigung des Kugelhahns erfolgt über einen L-förmigen Handhebel, der eine einfache manuelle Steuerung des Durchflusses ermöglicht. Der Kugelhahn ist für einen Nenndruck von PN 40 und eine maximale Mediumtemperatur von 180 Grad Celsius ausgelegt.

Technische Daten

• Nennweite: DN 32
• Kvs-Wert: 52 m3/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 220 mm
• Betätigungsart: Handhebel L-Form
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: rostfreier Stahl (X5CrNi 18-10)
• Dichtungsmaterial: Polytetrafluorethylen (PTFE) / Graphit

Der Danfoss Kugelhahn Typ JIP 140.14 bietet eine zuverlässige und wartungsfreie Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen. Mit einer Nennweite von DN 32, einem Kvs-Wert von 52 m3/h und einem Nenndruck von PN 40 erfüllt er hohe Anforderungen an Durchfluss und Druckbeständigkeit. Die hochwertige Materialauswahl und die geprüfte Dichtheit sichern eine lange Lebensdauer und zuverlässige Funktion.

Produktspezifikation

• Hersteller-Artikelnummer: 065N0715
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FW, RB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
