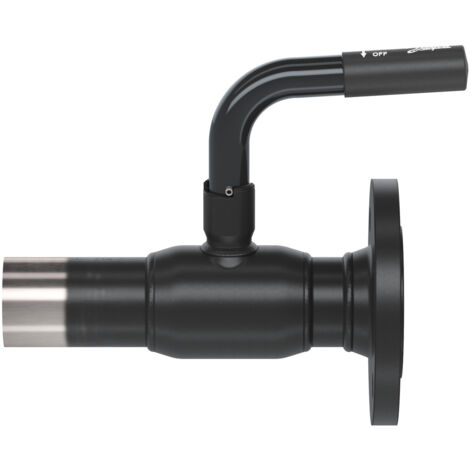

Danfoss Kugelhahn Typ JIP 140.14 DN 40, Kvs 96m3/h, PN 40, Anschweissende mit Flansch (AE - FL)

Danfoss Kugelhahn Typ JIP 140.14 DN 40, Kvs 96m3/h, PN 40, Anschweissende mit Flansch (AE - FL)

Der Danfoss Kugelhahn Typ JIP 140.14 ist ein robustes Absperrventil mit Nennweite DN 40 und einem Kvs-Wert von 96 m³/h. Er eignet sich für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen und ist für einen maximalen Betriebsdruck von PN 40 sowie eine maximale Mediumtemperatur von 180 °C ausgelegt. Das vollverschweißte Gehäuse mit Anschweißenden und Flanschverbindung ermöglicht eine dauerhafte und sichere Installation.

Wie ist der Danfoss Kugelhahn konstruiert?

Der Kugelhahn verfügt über ein einteiliges Stahlgehäuse aus P 235 GH (ähnlich St. 37) mit Anschweißenden und Flanschverbindungen, die für den Nenndruck PN 40 ausgelegt sind. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10, ähnlich 1.4301) und besitzt einen zylindrischen Durchgang mit reduziertem Durchgangsquerschnitt. Die Schaltwelle ist aus rostfreiem Stahl (X10CrNiS 18-9, ähnlich 1.4305) gefertigt und mit einer Schaltwellenverlängerung zur Isolierung gemäß EnEV ausgestattet.

Welche Dichtungen und Materialien werden verwendet?

Die Abdichtung zur Atmosphäre erfolgt durch wartungsfreie und alterungsbeständige Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit. Die Sitzringe sind mit kohlegefülltem PTFE ausgeführt, was eine zuverlässige Dichtfunktion sicherstellt. Die primären und sekundären Spindeldichtungen bestehen ebenfalls aus PTFE, was die Wartungsfreiheit und Langlebigkeit des Ventils unterstützt.

Welche Prüfungen durchläuft der Kugelhahn?

Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Diese Prüfungen bestätigen die Eignung des Ventils für den Einsatz in anspruchsvollen Heizungs- und Fernwärmeanlagen.

Wie erfolgt die Bedienung und welche Anschlussarten sind vorhanden?

Die Betätigung des Kugelhahns erfolgt über einen Handhebel in L-Form, der eine einfache und sichere Handhabung ermöglicht. Die Anschlüsse sind als Anschweißenden mit Flanschverbindung ausgeführt, jeweils mit der Druckstufe PN 40. Die Ausführung ist gerade, ohne Volldurchgang, und der Ventilwinkel beträgt 0 Grad.

Technische Daten

• Nennweite: DN 40
• Kvs-Wert: 96 m³/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 230 mm
• Gehäusematerial: Stahl (P 235 GH, ähnlich St. 37)
• Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10, ähnlich 1.4301)
• Schaltwellenmaterial: Rostfreier Stahl (X10CrNiS 18-9, ähnlich 1.4305)
• Dichtungsmaterial: PTFE und Graphit
• Anschlussart: Anschweißende mit Flansch PN 40

Der Danfoss Kugelhahn Typ JIP 140.14 bietet eine wartungsfreie und langlebige Lösung für die Absperrung in Heizungs-, Kälte- und Fernwärmesystemen. Mit seinem robusten Stahlgehäuse, hochwertigen Dichtungen und geprüfter Qualität ist er für den Einsatz bei einem Nenndruck von PN 40 und einer Mediumtemperatur bis 180 °C ausgelegt und überzeugt durch einfache Bedienung und sichere Anschlüsse.

Produktspezifikation

• Hersteller-Artikelnummer: 065N0720
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FW, RB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
