Allgemeine Beschreibung

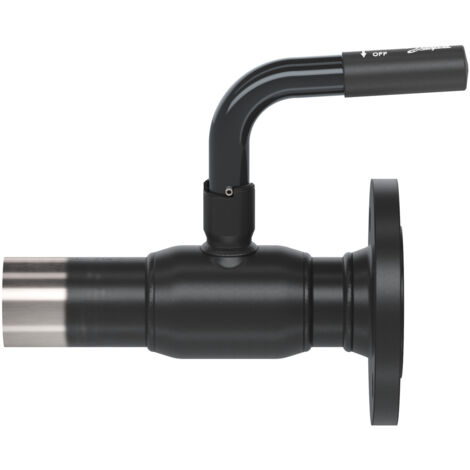

Danfoss Kugelhahn Typ JIP 140.14 DN 50 ist ein hochwertiger Kugelhahn, der für Heizungs-, Kälte- und Fernwärmesysteme konzipiert wurde. Er bietet eine wartungsfreie, vollverschweißte Konstruktion und ist mit einer Schaltwellenverlängerung zur Isolierung gemäß EnEV ausgestattet. Der Kugelhahn hat einen reduzierten Durchgang mit massiven Kugeln und gewährleistet eine zuverlässige Abdichtung durch alterungsbeständige PTFE- und Graphitpackungen.Technische daten
- Nennweite: DN 50
- Kvs-Wert: 184 m³/h
- Nenndruck: PN 40
- Maximale Temperatur: 180 °C
- Baulänge: 265 mm
- Gehäusewerkstoff: P 235 GH (ähnlich St. 37)
- Kugelmaterial: X5CrNi 18-10 (ähnlich 1.4301)
- Schaltwelle: X10CrNiS 18-9 (ähnlich 1.4305)
- Sitzringe: kohlegefülltes PTFE / Teflon
- Dichtungen: PTFE / Graphit (an der Schaltwelle)
Kompatibilität und Zubehör
- Anschluss 1: Flansch
- Anschluss 2: Flansch
- Mit Kupplungsanschluss 1: ja
- Mit Kupplungsanschluss 2: ja
Installation
- Betätigungsart: Handhebel L-Form
- Gehäusekonstruktion: 1-teilig
Anwendung
Der Danfoss Kugelhahn Typ JIP 140.14 eignet sich ideal für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen, wo eine zuverlässige Steuerung des Mediums erforderlich ist.Weitere Informationen
- Alle Danfoss Kugelhähne Typ JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12, EN 12266-2 F20 unterzogen.
- Material der Kugeldichtung: Polytetrafluorethylen (PTFE)
- Material der primären und sekundären Spindeldichtung: Polytetrafluorethylen (PTFE)
