Allgemeine Beschreibung

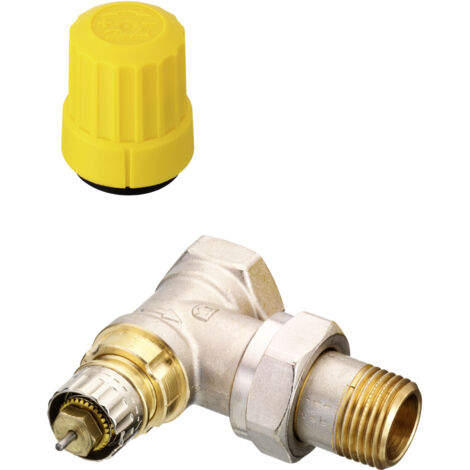

Das Danfoss Ventilgehäuse RA-UN 15 in Eckausführung mit R 1/2" Anschluss und matt vernickelter Oberfläche ermöglicht eine präzise Temperaturkontrolle in Zwei-Rohr-Heizsystemen. Es ist leicht, langlebig und optimiert den thermischen Komfort, während es umweltfreundlich bleibt. Das Ventilgehäuse ist speziell für Anlagen mit hoher Temperaturspreizung konzipiert und eignet sich besonders für direkt gefahrene Fernwärmeanlagen, bei denen sehr kleine Wassermengen benötigt werden.Technische daten
- Anschlussgröße Heizkörper: 1/2 Zoll (15)
- Bauhöhe: 92 mm
- Kvs-Wert: 0,57 m³/h
- Kv-Einstellbereiche: 0,02 - 0,48 m³/h
- Maximaler Betriebsdruck: 10 bar
- Maximaler Differenzdruck: 0,6 bar
- Maximale Vorlauftemperatur: 120 °C
- Oberfläche: matt vernickelt
- Material Gehäuse: Messing MS58
- Thermostatanschluss: Klick 22
Kompatibilität und Zubehör
Das Ventilgehäuse ist kompatibel mit verschiedenen gasgefüllten und flüssigkeitsgefüllten Thermostatsensoren, darunter:
- Danfoss Aveo®
- Danfoss Aero®
- Danfoss React
- Danfoss Redia®
- Danfoss Regus®
Zusätzlich kann es mit thermischen Stellantrieben vom Typ TWA verwendet werden.
Installation
Das Ventilgehäuse wird im Vorlauf montiert und ist für Planungen nach DIN V 4701/10 geeignet. Es ist für einen Differenzdruckbereich von kleiner oder gleich 1 K (EnEV) ausgelegt und entspricht in seinen Abmessungen der HD 1215-2.
Anwendung
Das Danfoss Ventilgehäuse RA-UN 15 bietet eine präzise und zuverlässige Regelung der Wassermenge in Fernwärmeanlagen mit hoher Temperaturspreizung. Die Feinstvoreinstellung durch eine Kulisse und optische Einstellkontrolle ermöglicht eine genaue Begrenzung der Wassermenge, was den Anforderungen von Fernwärmebetreibern entspricht. Zudem bietet das Ventilgehäuse eine Messmöglichkeit des Differenzdruckes.
Weitere Informationen
Die O-Ring-Stopfbuchse des Ventils kann unter Druck ausgewechselt werden, ohne dass die Anlage entleert werden muss, was die Wartung vereinfacht. Eine gelbe Schutzkappe mit Stellschraube dient zur Unterscheidung von anderen Ventilkörpern der RA-Ventilserie.
