Danfoss Ventilgehäuse RA-UN 10 R 3/8", Axial (UK), matt vernickelt

Danfoss Ventilgehäuse RA-UN 10 R 3/8", Axial (UK), matt vernickelt

Das Danfoss Ventilgehäuse RA-UN 10 R 3/8" UK (Axial) in matt vernickelter Ausführung ist ein voreinstellbares Ventilgehäuse, das speziell für Heizungsanlagen mit hoher Temperaturspreizung entwickelt wurde. Es eignet sich vor allem für den Einsatz in direkt gefahrenen Fernwärmeanlagen, bei denen aufgrund der großen Differenz zwischen Vor- und Rücklauftemperatur sehr geringe Wassermengen benötigt werden. Das Ventilgehäuse ist für den Vorlauf konzipiert und ermöglicht eine präzise Durchflussbegrenzung.

Für welche Anwendungen ist das Danfoss RA-UN 10 Ventilgehäuse geeignet?

Das Ventilgehäuse RA-UN 10 ist kompatibel mit allen gasgefüllten Thermostatsensoren der Typen Danfoss Aveo und Aero sowie flüssigkeitsgefüllten Sensoren der Typen Danfoss React, Redia und Regus. Zudem kann es mit thermischen Stellantrieben des Typs TWA kombiniert werden. Es ist besonders geeignet für Fernwärmeanlagen mit direkter Fahrweise und hoher Temperaturspreizung, wo kleine Wassermengen erforderlich sind. Die Kombination mit Danfoss Fühlerelementen ermöglicht Planungen gemäß DIN V 4701/10 und einem AP-Bereich kleiner oder gleich 1 K (EnEV).

Welche technischen Merkmale und Einstellmöglichkeiten bietet das Ventilgehäuse?

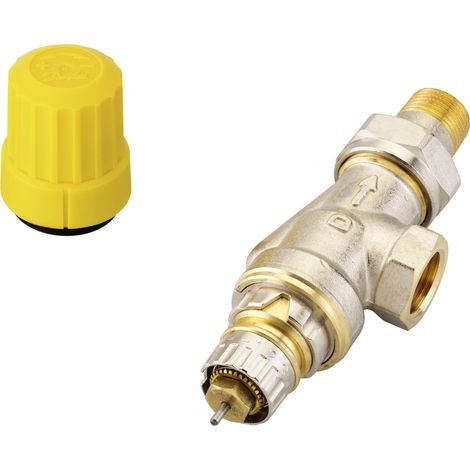

Das Ventilgehäuse verfügt über eine Feinstvoreinstellung mittels Kulisse und optischer Einstellkontrolle, die eine genaue Begrenzung der Wassermenge ermöglicht. Der Einstellbereich des kv-Werts liegt zwischen 0,02 und 0,48 m³/h. Der Kvs-Wert mit Stellantrieb beträgt 0,02 bis 0,57. Die Schutzkappe ist gelb, um das Ventilgehäuse von anderen Typen der RA-Ventilserie zu unterscheiden. Die O-Ring-Stopfbuchse kann unter Druck ausgetauscht werden, ohne dass die Anlage entleert werden muss. Die Oberfläche ist matt vernickelt, das Gehäuse besteht aus Messing MS58.

Welche Betriebsbedingungen und Anforderungen sind zu beachten?

Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 entsprechen. Das Ventilgehäuse ist für Zweirohrsysteme geeignet und wird thermostatisch mit einem Knopf bedient.

Wie ist das Ventilgehäuse konstruiert und montiert?

Das Ventilgehäuse hat einen Heizkörperanschluss in der Größe R 3/8 UK (Axial) mit Innengewinde. Der Thermostatanschluss ist vom Typ Klick 22. Die Bauhöhe beträgt 130. Es wird im Vorlauf montiert. Eine Voreinstellung ist vorhanden und die thermostatische Vorbereitung ist gegeben. Der Oberflächenschutz ist vernickelt.

Technische Daten

• Ventilgehäuse: R 3/8 UK
• Oberfläche: matt vernickelt
• Material Gehäuse: Messing MS58
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Vorlauftemperatur: 120 °C
• Kv-Einstellbereich: 0,02 - 0,48 m³/h
• Kvs-Wert mit Stellantrieb: 0,02 - 0,57
• Thermostatanschluss: Klick 22
• Geeignet für: Zweirohrsysteme

Das Danfoss Ventilgehäuse RA-UN 10 bietet eine präzise und zuverlässige Regelung der Wassermenge in Heizungsanlagen mit hoher Temperaturspreizung. Mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Vorlauftemperatur von 120 °C ist es für anspruchsvolle Fernwärmeanlagen geeignet. Die Feinstvoreinstellung und die Möglichkeit zum Austausch der O-Ring-Stopfbuchse unter Druck erhöhen die Flexibilität und Wartungsfreundlichkeit des Ventilgehäuses.

Produktspezifikation

• Hersteller-Artikelnummer: 013G3041
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: RA-UN
• Hersteller-Serie: Ventilgehäuse
• Ausführung: Schlussstück/Innengewinde
• Bauhöhe: 130
• Form: falscher Winkel
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: weiß
• Bedienung: thermostatisch mit Knopf
• Durchsatzkapazität (min. 10 kPa): 6 - 180
• Durchsatzkapazität (min. 15 kPa): 8 - 221
• Automatische Durchflussregelung: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• KV-Wert: 0,02 - 0,33
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• KV-2-Wert: 0,48
• Vorab einstellbar: ja
• Kvs-Wert: 0,57
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
