Allgemeine Beschreibung

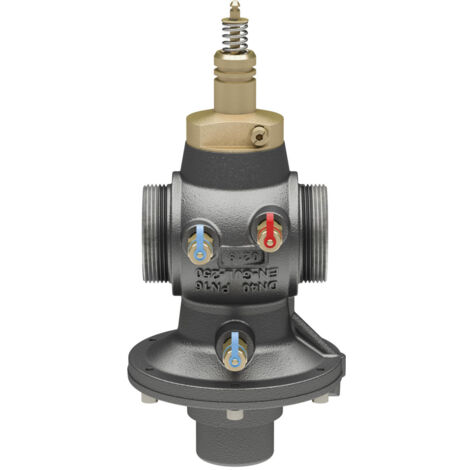

Das Danfoss Regelventil AB-QM NovoCon DN 40 G 2" A ist ein druckunabhängiges Regelventil (PICV), das für die Regelung und den hydraulischen Abgleich von Klimageräten, Kaltwassersätzen sowie großen Warm- und Kaltwassersträngen konzipiert wurde. Es besteht aus einem linearen Regelventil und einem integrierten Druckregler mit Membran. Das Ventil ist vorbereitet für die Aufnahme des digitalen Hochgenauigkeits-Stellantriebes NovoCon(R) M, der über verschiedene Feldbusse angesteuert werden kann.Technische daten
- Nennweite: DN 40
- Anschluss: G 2 A
- Durchflussbereich: 1500 - 7500 l/h
- Regelbereich: 0 ... 100% des eingestellten Durchflusses
- Mindest-Differenzdruck: 30 kPa
- Maximaler Differenzdruck: 600 kPa
- Schließdruck: 600 kPa (mit NovoCon(R) M)
- Nenndruck: PN 16 bar
- Maximaler Prüfdruck: 25 bar
- Medientemperatur: -10 bis 120 °C
- Bauhöhe: 155 mm
- Hublänge: 10 mm
- Werkstoffgüte: Gusseisen GG 25 (GJL-250)
- Geeignet für Flüssigkeiten: ja
Kompatibilität und Zubehör
- Kompatibel mit NovoCon(R) M Stellantrieb
Installation
- Einbau im Vor- oder Rücklauf möglich
Anwendung
- Regelung und hydraulischer Abgleich von Klimageräten
- Regelung von Kaltwassersätzen
- Regelung großer Warm- und Kaltwasserstränge
Weitere Informationen
- Ventilautorität des druckunabhängigen Regelventils bei allen Einstellungen: 100 % (a=1)
- Sitzleckage max. 0,05% von V Nenn (mit Stellantrieb NovoCon(R) M)
- 3 Messnippel zur Überprüfung des Durchflusses über kv-Wert sowie zur Pumpen-Optimierung der Anlage
- Regelventilcharakteristik: Linear, umstellbar auf gleichprozentig oder nach Wärmeübertragungswert
- Stellverhältnis gemäß IEC 534: 1:10000
