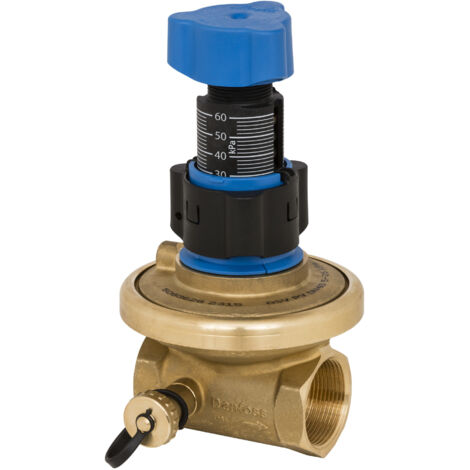

Danfoss Strangdifferenzdruckregler ASV-PV, DN 25, Rp 1", Sollwert 0,2-0,6 bar, Einstellskala

Danfoss Strangdifferenzdruckregler ASV-PV, DN 25, Rp 1", Sollwert 0,2-0,6 bar, Einstellskala

Der Danfoss Strangdifferenzdruckregler ASV-PV25 der 4. Generation ist ein automatisches Ventil für den hydraulischen Abgleich. Mit seiner Einstellskala und einem Anschluss von Rp 1 ist er für Zweirohr-Heizsysteme im Wohnbereich sowie für Kälteanwendungen wie Fancoil-Systeme und Deckenkühlkonvektoren konzipiert. Er arbeitet ohne Fremdenergie und stellt einen einstellbaren Differenzdruck-Sollwert von 0,2 bis 0,6 bar sicher.

Warum ist ein hydraulischer Abgleich in Heizsystemen entscheidend?

In Heizungssystemen stellt das Fehlen eines hydraulischen Abgleichs eine häufige Herausforderung dar, die durch ständig wechselnde Differenzdrücke verursacht wird. Dies führt oft zu mangelndem Temperaturkomfort, störenden Fließgeräuschen und erhöhten Energiekosten, insbesondere in Mehrfamilienhäusern. Die Installation größerer Pumpen zur Sicherstellung der Heizwassermenge bei entfernt liegenden Verbrauchern verstärkt diese Probleme, indem sie den Differenzdruck und den Energieverbrauch weiter erhöht. Die DIN 18380 fordert daher differenzdruckregelnde Maßnahmen bei Teillast, um diesen Problemen entgegenzuwirken.

Wie verbessert der Danfoss ASV-PV25 den Systembetrieb?

Die automatischen ASV-Ventile stellen jederzeit einen optimalen Differenzdruck für Regelventile sowie den korrekten Volumenstrom in den einzelnen Strängen sicher. Der ASV-PV25 sorgt sowohl bei Volllast als auch bei Teillast automatisch für einen optimalen hydraulischen Abgleich im System. Eine installierte ASV-Kombination minimiert Störungen wie Fließgeräusche und eine ungleichmäßige Versorgung von Heizkörpern. Dies führt zu einem verbesserten Komfort durch stabile Druckverhältnisse und ermöglicht eine genauere Raumtemperaturregelung. Präzisere Raumtemperaturen sind die Grundlage für hohe Energieeffizienz, da eine Überhitzung von Räumen verhindert und die Temperatur des rücklaufenden Wassers gesenkt wird, was die Effizienz von Brennwertkesseln und Fernwärmesystemen steigert. Zudem vereinfacht der ASV-PV25 die Planung und Inbetriebnahme, indem er das Rohrleitungssystem in druckunabhängige Zonen unterteilt und komplexe Berechnungen überflüssig macht.

Welche Merkmale zeichnen den ASV-PV25 aus und wie erfolgt die Bedienung?

Der Danfoss Strangdifferenzdruckregler ASV-PV25 ist ein Regler ohne Fremdenergie, dessen Ventil bei steigendem Druck schließt. Er ist ausschließlich für den Einbau im Rücklauf vorgesehen. Durch eine interne Druckimpulsführung ist lediglich eine Impulsleitung erforderlich. Das Gerät ist mit einem Entleerungshahn, einer Einstellskala und einer integrierten Strangabsperrung mit blauem Handrad ausgestattet. Eine Spül- und Füllfunktion ist ebenfalls vorhanden. Die verbesserte Einstellskala der neuen Generation kann ohne Innensechskantschlüssel bedient werden, was dem Installateur Zeit bei Inbetriebnahme und Wartung spart. Das Gehäuse des Reglers besteht aus robustem Messing und ist für eine Druckstufe von PN 16 sowie eine maximale Wassertemperatur von 120 °C ausgelegt. Die Impulsleitung ist 1,5 m lang und mit einem Anschlussnippel Rp 1/16 ausgestattet.

Technische Daten

• Anschluss: Rp 1
• Kvs-Wert: 4,0 m³/h
• Differenzdruck-Sollwert: 0,2 - 0,6 bar
• Maximaler Differenzdruck: 1,5 bar
• Maximale Wassertemperatur: 120 °C
• Druckstufe: PN 16
• Bauhöhe: 195
• Werkstoff Gehäuse: Messing
• Impulsleitung Länge: 1,5 m

Der Danfoss Strangdifferenzdruckregler ASV-PV25 ist eine zuverlässige Lösung für den automatischen hydraulischen Abgleich in Heiz- und Kühlsystemen. Er trägt maßgeblich zur Reduzierung von Fließgeräuschen, zur Steigerung des Temperaturkomforts und zur Senkung der Energiekosten bei. Mit seinem Rp 1 Anschluss, einem Kvs-Wert von 4,0 m³/h und der robusten Messingkonstruktion bietet er eine langlebige und effiziente Performance für eine optimierte Anlagenfunktion.

Produktspezifikation

• Hersteller-Artikelnummer: 003Z5543
• Hersteller-Warengruppe: Strangventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: ASV-PV 4G
• Hersteller-Serie: Automatischer Abgleich
• Bauhöhe: 195
• Anschluss 1: Innengewinde (metrisch)
• Anschluss 2: Innengewinde (metrisch)
• Werkstoff des Gehäuses: Messing
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 4
• Mediumtemperatur (Dauerbetrieb): 120
