Danfoss Strangregulier- und Messventil ASV-I, DN 32, G 1 1/2" Außengewinde

Danfoss Strangregulier- und Messventil ASV-I, DN 32, G 1 1/2" Außengewinde

Das Danfoss Strangregulier- und Messventil ASV-I 32 mit G 1 1/2" Außengewinde ist eine zentrale Komponente für den hydraulischen Abgleich in Heizungs- und Kühlsystemen. Es ermöglicht die präzise Strangabsperrung und Durchflussmessung und ist für die Kombination mit einem Strangdifferenzdruckregler sowie den Anschluss der Impulsleitung von ASV-P/PV vorbereitet. Das Ventil ist für den Einbau im Vorlauf konzipiert und trägt zur Energieeffizienz und zuverlässigen Funktion der Anlage bei.

Welche Funktionen bietet das Danfoss ASV-I Ventil?

Das Danfoss Strangregulier- und Messventil ASV-I bietet die Möglichkeit der Strangabsperrung und Durchflussmessung. Es ist zudem für den Anschluss der Impulsleitung von ASV-P/PV Strangdifferenzdruckreglern vorbereitet, was eine flexible Systemintegration ermöglicht. Die Durchflussbegrenzung erfolgt über einen Doppelkolben mit digitaler Skala, was eine genaue Einstellung des Volumenstroms sicherstellt.

Wie erfolgt die Bedienung und Installation des Ventils?

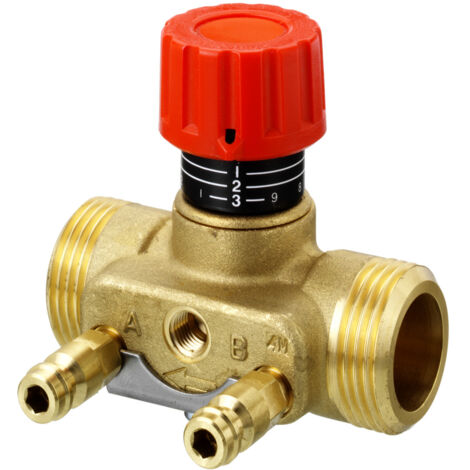

Die Absperrung des Ventils wird komfortabel über ein rotes Handrad vorgenommen. Die Durchflussbegrenzung erfolgt präzise mittels eines Doppelkolbens, dessen Einstellung über eine digitale Skala ablesbar ist. Für die Installation des Ventils ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich, was die Montage vereinfacht. Das Ventil ist für den Einbau im Vorlauf vorgesehen.

Welche technischen Eigenschaften und Materialien zeichnen das Ventil aus?

Das Gehäuse des Danfoss Strangregulier- und Messventils ASV-I ist aus robustem Messing gefertigt, was eine hohe Langlebigkeit und Korrosionsbeständigkeit ermöglicht. Die Druckstufe des Ventils beträgt PN 16, wodurch es für Betriebsdrücke bis 16 bar geeignet ist. Die maximale Wassertemperatur liegt bei 120 °C und der maximale Differenzdruck bei 1,5 bar.

Technische Daten

• Anschluss: G 1 1/2 A
• Nenndurchmesser: DN 32
• KVS-Wert: 6.3 m3/h
• Druckstufe: PN 16
• Max. Wassertemperatur: 120 °C
• Max. Differenzdruck: 1,5 bar
• Werkstoff Gehäuse: Messing
• Geeignet für Handbedienung: ja
• Mit Impulsleitungsanschluss: ja
• Mit Entleerungsventil: nein

Das Danfoss Strangregulier- und Messventil ASV-I 32 ist eine zuverlässige Lösung für den hydraulischen Abgleich in komplexen Heizungs- und Kühlsystemen. Mit seinem Messinggehäuse, der Druckstufe PN 16 und der Möglichkeit zur präzisen Durchflussmessung und -begrenzung bietet es eine hohe Funktionalität. Die einfache Handhabung durch das rote Handrad und die digitale Skala für die Durchflussbegrenzung unterstreichen die anwenderfreundliche Konzeption dieses Ventils.

Lieferumfang

• 1x Danfoss Strangregulier- und Messventil ASV-I 32
• 1x graue Isolierschale

Produktspezifikation

• Hersteller-Artikelnummer: 003L7649
• Hersteller-Warengruppe: Strangventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: ASV-I
• Hersteller-Serie: Automatischer Abgleich
• Unterliegt EU Trinkwasserverordnung: Nein
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 150
• Mit Impulsleitungsanschluss: ja
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 630
• Mit Standanzeiger: nein
• Mit Messnippel: nein
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): 120
• Nenndurchmesser: DN 32
