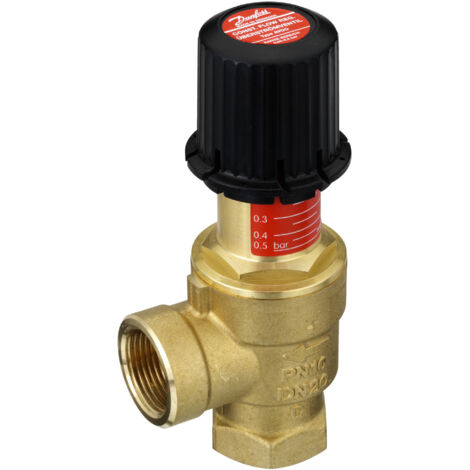

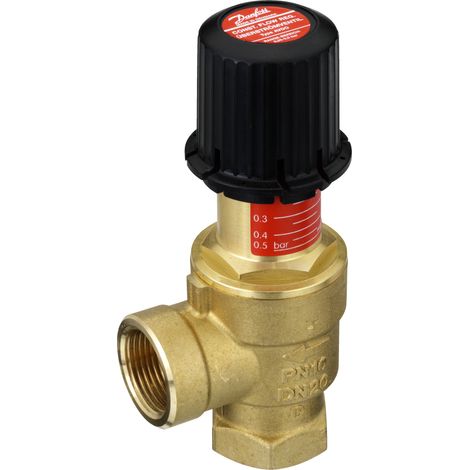

Danfoss Überströmventil AVDO 20 Rp 3/4", Eckausführung, Innen-Muffengewinde

Danfoss Überströmventil AVDO 20 Rp 3/4", Eckausführung, Innen-Muffengewinde

Der Danfoss Überströmventil AVDO 20 mit Rp 3/4" Innen-Muffengewinde in Eckausführung ist ein selbsttätiger Regler für Heizungsanlagen, insbesondere geeignet für Kessel mit geringem Wasserinhalt. Das Ventil stellt einen Mindestwasserdurchfluss im Kessel sicher oder regelt den Differenzdruck in der Anlage und ist für den Nenndruck PN 10 ausgelegt. Typische Einsatzbereiche sind Heizungsanlagen, bei denen ein konstanter Differenzdruck ohne Fremdenergie sichergestellt werden soll.

Wie funktioniert das Danfoss Überströmventil AVDO 20?

Das AVDO 20 arbeitet ohne Impulsleitungen und regelt den maximalen Differenzdruck in der Heizungsanlage selbsttätig. Das federbelastete Ventil öffnet bei steigendem Druck und stellt so einen konstanten Wasserdurchfluss sicher. Dadurch wird ein Mindestwasserdurchfluss im Kessel sichergestellt, was besonders bei Kesseln mit geringem Wasserinhalt wichtig ist.

Welche technischen Eigenschaften besitzt das Ventil?

Das Ventilgehäuse besteht aus Messing MS 58 mit entzinkungsbeständiger Werkstoffgüte (DZR). Es ist für einen Nenndruck PN 10 ausgelegt und für Temperaturen bis maximal 120 °C geeignet. Der Einstellbereich des Differenzdrucks liegt zwischen 0,05 und 0,5 bar. Das Ventil ist in den Nenndurchmessern DN 15, DN 20 oder DN 25 erhältlich, wobei dieses Modell auf DN 20 ausgelegt ist. Die Bauhöhe beträgt 65.

Wie ist der Anschluss gestaltet?

Das Überströmventil AVDO 20 verfügt über ein Innen-Muffengewinde Rp 3/4" in Eckausführung. Die Montage erfolgt in einem Ventilgehäuse, das je nach Ausführung mit Innen-Muffengewinde, Innen-Muffengewinde mit Nippel oder Außengewinde für Klemmringanschluss geliefert wird. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Anschluss: Innen-Muffengewinde Rp 3/4"
• Bauhöhe: 65
• Nenndurchmesser: DN 20
• Nenndruck: PN 10
• Einstellbereich Differenzdruck: 0,05 bis 0,5 bar
• Maximale Temperatur: 120 °C
• Werkstoff: Messing MS 58, entzinkungsbeständig (DZR)
• Ausführung: Eck
• Maximale empfohlene Wassermenge: 3 m³/h

Das Danfoss Überströmventil AVDO 20 bietet eine zuverlässige und wartungsarme Lösung zur Druckregelung in Heizungsanlagen. Mit seinem einstellbaren Differenzdruckbereich von 0,05 bis 0,5 bar und der robusten Messingausführung ist es für den Einsatz in Anlagen mit bis zu 120 °C und einem Nenndruck von PN 10 geeignet. Die Eckausführung mit Innen-Muffengewinde Rp 3/4" ermöglicht eine flexible und einfache Installation.

Produktspezifikation

• Hersteller-Artikelnummer: 003L6007
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: AVDO
• Hersteller-Serie: Automatischer Bypass-Regler
• Bauhöhe: 65
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Einstellbereich: 5 - 50
• Druckstufe Artikel: PN 10
• Mit Impulsleitung: nein
• Membrangesteuert: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Nenndurchmesser: DN 20
