Allgemeine Beschreibung

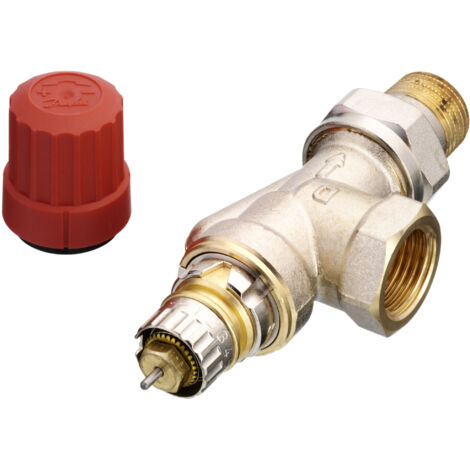

Das Danfoss Heizkörperventil RA-N 15 1/2" ist ein Axialventilgehäuse mit Voreinstellung, das für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen geeignet ist. Es passt zu Danfoss Fühlerelementen wie RA 2000, RA PLUS und RAW sowie zu den thermischen Stellantrieben Typ TWA und dem EIB-Antrieb AG-EIB. Das Ventilgehäuse ist aus vernickeltem Messing gefertigt und verfügt über eine doppelte O-Ring-Dichtung für eine zuverlässige Abdichtung.Technische daten
- Art.-Nr.: 013G0153
- Durchmesser: DN 15
- Max. Betriebsdruck: 10 bar
- Max. Differenzdruck: 0,6 bar
- Max. Vorlauftemperatur: 120 °C
- Kvs-Wert (m³/h) mit Stellantrieb: 0,04-0,90
- Kv-Wert (m³/h) bei AP Bereich 1/2K mit RA-Fühler: 0,43/0,73
- Bauhöhe: 37 mm
- Oberflächenschutz: vernickelt
- Farbe des Knopfes: weiß
- Werkstoff des Gehäuses: Messing MS 58
- Durchsatzkapazität (min. 10 kPa): 13
- Durchsatzkapazität (min. 15 kPa): 15
Kompatibilität und Zubehör
- Kompatibel mit Danfoss Fühlerelementen RA 2000, RA PLUS und RAW
- Kompatibel mit Designfühlern RAX aus der X-tra Collection
- Geeignet für Zweirohrsysteme
Installation
- Anschluss für Gewinde- und Klemmringverbindungen
- O-Ring-Stopfbuchse kann unter Anlagendruck ausgewechselt werden
Anwendung
- Geeignet für Planungen nach DIN V 4701/10 und AP-Bereich ≤ 1K (EnEV)
- Vermeidung von Steinbildung und Korrosion gemäß VDI Richtlinie 2035
Weitere Informationen
- Entspricht den Anforderungen der Euronorm EN 1215-1 (DIN)
- Voreinstellung durch Kulisse und optische Einstellkontrolle
- Messmöglichkeit des Differenzdruckes
- Mit Staubkappe
- Thermostatische Vorbereitung vorhanden
