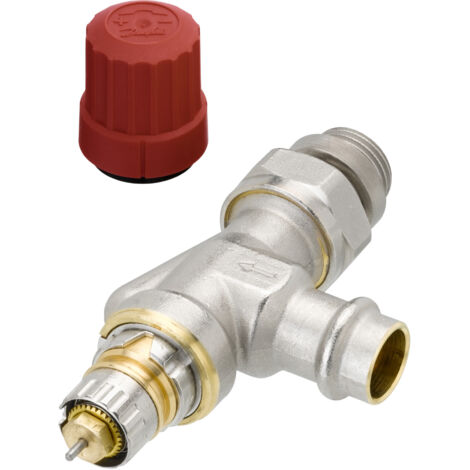

Danfoss Ventilgehäuse RA-N 15 Pressfit R 1/2", UK, matt vernickelt

Danfoss Ventilgehäuse RA-N 15 Pressfit R 1/2", UK, matt vernickelt

Das Danfoss Ventilgehäuse RA-N 15 Pressfit R 1/2" UK in matt vernickelter Ausführung ist ein voreinstellbares Ventilgehäuse für Zweirohr-Pumpenwarmwasseranlagen. Es ermöglicht eine schnelle und sichere Installation mit handelsüblichen Presswerkzeugen und ist für Edelstahl-, Kupfer- und C-Stahlrohre geeignet. Die selbstdichtenden Nippel vereinfachen die Anbindung an den Heizkörper.

Welche Installationsvorteile bietet das Danfoss Ventilgehäuse RA-N?

Das Ventilgehäuse RA-N mit Pressfit-Anschluss ist für den Einsatz in Anlagen mit Edelstahl-, Kupfer- und C-Stahlrohren konzipiert. Die rohrseitige Anbindung lässt sich mit handelsüblichen Presswerkzeugen zügig und sicher durchführen. Selbstdichtende Nippel vereinfachen zudem die heizkörperseitige Anbindung, wodurch keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge erforderlich sind.

Welche technischen Merkmale zeichnen das Ventilgehäuse aus?

Das Gehäuse besteht aus entzinkungsbeständigem Messing MS 58 und verfügt über eine matt vernickelte Oberfläche. Es ist mit einer roten Bauschutzkappe ausgestattet und besitzt eine O-Ring-Stopfbuchse, die unter Anlagendruck ausgetauscht werden kann. Das Ventilgehäuse ist voreinstellbar durch eine Kulisse mit optischer Einstellkontrolle und bietet eine Messmöglichkeit des Differenzdruckes. Der maximale Betriebsdruck beträgt 10 bar, der maximale Differenzdruck 0,6 bar und die maximale Vorlauftemperatur 120 °C.

Welche Normen und Kompatibilitäten erfüllt das Ventilgehäuse?

Die technischen Daten für alle Ventilgehäuse in Kombination mit Danfoss RA 2000, RAX und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215. In Kombination mit Danfoss Fühlerelementen sind RA-N Ventile geeignet für Planungen nach DIN V 4701/10, PAS 1027, DIN V 18599-5 und einem AP-Bereich kleiner oder gleich 1 K (EnEV). Es ist kompatibel mit Danfoss Fühlerelementen wie RA 2000, RAW, living eco®, living connect® sowie den Designfühlern RAX.

Was ist bei der Wartung und dem Betrieb zu beachten?

Die O-Ring-Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden, was Wartungsarbeiten erleichtert. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Technische Daten

• Anschluss: R 1/2" UK Pressfit
• Material: Entzinkungsbeständiges Messing MS 58
• Oberfläche: Matt vernickelt
• Kvs-Wert (mit Stellantrieb): 0,04-0,90 m³/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Geeignet für: Zweirohr-Pumpenwarmwasseranlagen
• Bauhöhe: 42
• Thermostatanschluss: Klick 22

Das Danfoss Ventilgehäuse RA-N 15 Pressfit R 1/2" UK bietet eine zuverlässige und effiziente Lösung für moderne Heizungsanlagen. Mit seinem robusten Messinggehäuse, der matt vernickelten Oberfläche und der einfachen Pressfit-Installation ist es eine langlebige Komponente. Die Voreinstellbarkeit und die Kompatibilität mit verschiedenen Danfoss Fühlerelementen, kombiniert mit einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur von bis zu 120 °C, stellen eine hohe Funktionalität sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 013G3239
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: RA-N
• Hersteller-Serie: Ventilgehäuse
• Ausführung: Schlussstück/Innengewinde
• Bauhöhe: 42
• Oberflächenschutz: vernickelt
• Bedienung: thermostatisch mit Knopf
• Durchsatzkapazität (min. 10 kPa): 0,9
• Durchsatzkapazität (min. 15 kPa): 0,9
• Automatische Durchflussregelung: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• KV-2-Wert: 0,09
• Vorab einstellbar: ja
• Kvs-Wert: 0,9
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
