Danfoss Vol,-stromregl, mit Stellv, AVQM DN20, Kvs 6,3, PN16, RG5, G 1 A, 003H6738

Name: Danfoss Vol,-stromregl, mit Stellv, AVQM DN20, Kvs 6,3, PN16, RG5, G 1 A, 003H6738
Brand: DANFOSS
SKU: 003H6738
Price: 649 EUR
Availability: InStock

Ähnliches Produkt geliefert von

[R53520] Réducteur de pression Thermador R53520 3/4" avec manomètre

98,70 €

Verkauft von RALEO

Produktinformationen

Beschreibung

Allgemeine Beschreibung

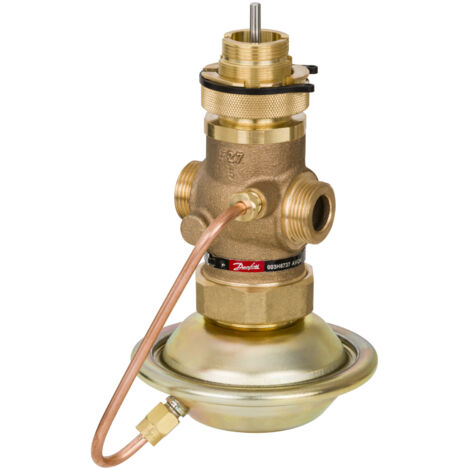

Der Danfoss Volumenstromregler mit Stellventil AVQM DN 20 ist ein druckunabhängiges Motorstellventil mit integriertem Volumenstromregler (PICV). Dieses Modell mit einem Kvs-Wert von 6,3 m³/h und einem Nenndruck von PN 16 ist für den Einbau im Vor- und Rücklauf von Fernwärme- oder Fernkältesystemen konzipiert. Das Gehäuse aus Rotguss (RG5) und der G 1" A Außengewindeanschluss nach ISO 228/1 machen es zu einer robusten Komponente für Warm- und Heißwasseranlagen bis maximal 140 °C.

Technische daten

Nenndurchmesser: DN 20
Nenndruck: PN 16
Kvs-Wert: 6,3 m³/h
Durchflusseinstellbereich: 0,2-2,8 m³/h
Maximal zulässiger Differenzdruck: 12 bar
Differenzdruck am Motorstellventil: 0,2 bar
Temperaturbereich: 2 bis 150 °C
Anschluss: Außengewinde G 1 A (ISO 228/1)
Werkstoff Gehäuse: Rotguss (RG 5)
Bauhöhe: 128 mm
Hublänge: 7 mm

Kompatibilität und Zubehör

Der Danfoss Volumenstromregler AVQM kann mit verschiedenen elektrischen Stellantrieben von Danfoss kombiniert werden, darunter die Typen AMV 150, AMV(E) 10, AMV(E) 20, AMV(E) 30 sowie die Modelle AMV(E) 13, AMV(E) 23 und AMV(E) 33. Spezielle Varianten wie AMV(E) 23 SU (Antriebsstange einfahrend) und AMV 20 SL, AMV 23 SL, AMV 30 SL mit Ventilhubbegrenzung sind ebenfalls einsetzbar.

Installation

Der Regler ist für den Einbau im Vor- und Rücklauf von Fernwärme- oder Fernkältesystemen konzipiert und sollte gemäß den Herstelleranweisungen installiert werden.

Anwendung

Der AVQM ist für den Einsatz in Warm- und Heißwasseranlagen bis zu einer Temperatur von 140 °C ausgelegt. Er eignet sich für Zirkulationswasser sowie glykolhaltiges Wasser mit einem Glykolanteil von bis zu 30 % im Temperaturbereich von 2 bis 150 °C.

Weitere Informationen

Hersteller-Artikelnummer: 003H6738
Hersteller-Warengruppe: Komponenten (Fernwärme)
Hersteller-Produktgruppe: Danfoss Fernwärme
Hersteller-Modellnummer: AVQM
Hersteller-Serie: Druck-, Durchflussregler
Ausführung: Membran
Klappencharakteristik: linear

Eigenschaften

Marke
DANFOSS
Menge pro Pack
1
Verbindungskonfiguration
Außengewinde
Durchmesser des Anschlusses
20 mm
Höhe
74 mm
Material
Bronze
Gewicht
1877 g
Eingangsdruck
16 bar
Ausgangsdruck
16 bar
Druck
16 bar
Einstellbar
Ja
Art der Druckregelung
Druckregler
ManoMano Art.-Nr
ME53267761
MMID
788071242581
Herstellerreferenz
003H6738
EAN
5702421542590
