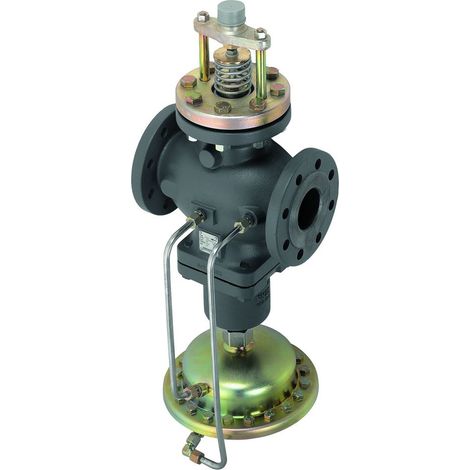

Danfoss Vol,-stromregl, m,Stellv, AFQM6 DN50, Kvs 32, PN16, GG-25, 0,2 Flansch, 003G1083

Danfoss Vol,-stromregl, m,Stellv, AFQM6 DN50, Kvs 32, PN16, GG-25, 0,2 Flansch, 003G1083

Danfoss Volumenstromregler mit Motorstellventil AFQM 6 für elektrische Antriebe AMV(E)65x AMV(E)55, AMV(E)85/86 In Kombination mit AME659SD typgeprüft nach DIN EN14597 Schließventil: druckentlastet, Kegel weichdichtend, mit Hubbegrenzung zur Volumenstrombegrenzung. Medien: Heiz- und Kühlwasser bis 30% Glykolanteil Regelcharakteristik linear (Umstellmöglichkeit auf logarithmisch mit elektr. Stellantrieben AME65x) Werkstoffe: Ventilgehäuse aus Gusseisen mit Lamellengraphit EN-GJL-250 (GG-25) Ventilkegel aus Edelstahl W.-Nr. 1.4404 Ventilsitz aus Edelstahl W.-Nr. 1.4021 Druckentlastung über Edelstahlbalg W.-Nr. 1.4571 Anschluss Flansch nach DIN 2501-C Stellantrieb: Gehäuse aus Edelstahl, W.-Nr. 10338, Rollmembrane aus EPDM gewebeverstärkt, Membranfläche 250cm2 Einbauort: Vor- und Rücklauf. Nennweite DN: 50 kvs (m3/h): 32 Nenndruck PN: 16 dp max.(bar): 16 Volumenstrom bei Wirkdruck 0,2 bar: 3,2 - 16 m3/h Temperaturbereich 2 - 150C Wirkdruck: 0,2 bar Fabrikat: Danfoss Typ: AFQM 6 DN50/PN16 Bestell-Nr.: 003G1083

Danfoss Volumenstromregler mit Motorstellventil AFQM 6 für elektrische Antriebe AMV(E)65x AMV(E)55, AMV(E)85/86 In Kombination mit AME659SD typgeprüft nach DIN EN14597 Schließventil: druckentlastet, Kegel weichdichtend, mit Hubbegrenzung zur Volumenstrombegrenzung. Medien: Heiz- und Kühlwasser bis 30% Glykolanteil Regelcharakteristik linear (Umstellmöglichkeit auf logarithmisch mit elektr. Stellantrieben AME65x) Werkstoffe: Ventilgehäuse aus Gusseisen mit Lamellengraphit EN-GJL-250 (GG-25) Ventilkegel aus Edelstahl W.-Nr. 1.4404 Ventilsitz aus Edelstahl W.-Nr. 1.4021 Druckentlastung über Edelstahlbalg W.-Nr. 1.4571 Anschluss Flansch nach DIN 2501-C Stellantrieb: Gehäuse aus Edelstahl, W.-Nr. 10338, Rollmembrane aus EPDM gewebeverstärkt, Membranfläche 250cm2 Einbauort: Vor- und Rücklauf. Nennweite DN: 50 kvs (m3/h): 32 Nenndruck PN: 16 dp max.(bar): 16 Volumenstrom bei Wirkdruck 0,2 bar: 3,2 - 16 m3/h Temperaturbereich 2 - 150C Wirkdruck: 0,2 bar Fabrikat: Danfoss Typ: AFQM 6 DN50/PN16 Bestell-Nr.: 003G1083

• Nenngröße: DN50
• Bemerkung: mit Stellventil, GG-25/Flansch, Kvs 32,0
• Benennung: Regel-Ventil
• Produkttyp/Modellnummer: AFQM6
• Anschluss: Flansch
• Länge (mm): 250
• Höhe (mm): 415
• Nenndruck: PN16
• Werkstoff: EN-GJL-250
• Werkstoff des Gehäuses: Gusseisen
• Max. Mediumtemperatur (Dauerbetrieb) (°C): 150
• Min. Mediumtemperatur (Dauerbetrieb) (°C): 2
