Allgemeine Beschreibung

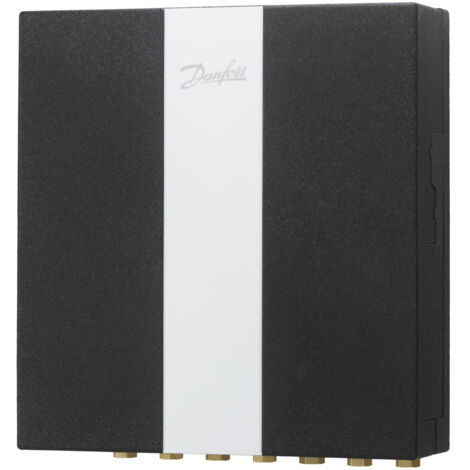

Die Danfoss Wohnungsstation EVOFlat FSS 1 ist eine kompakte Lösung für die direkte Heizung und hygienisch sichere Warmwasserbereitung im Durchflusssystem. Diese Station ist mit einem Regelventil ohne Hilfsenergie ausgestattet und eignet sich für die Unterputz- oder Aufputzwandmontage. Eine integrierte Dämmhaube trägt zur Reduzierung von Wärmeverlusten bei.Technische daten
- WW-Leistung Wärmeübertrager: 37 kW
- Zapfmenge: 15,2 l/min
- Druckverlust Primär: 16 kPa (ohne WMZ)
- Heizleistung: 10 kW (delta T 20K) / 15 kW (delta T 20K)
- Druckstufe: PN 10
- Maximale Temperatur: 95 °C
- Abmessungen (HxBxT ohne Kugelhähne): 590 x 550 x 150 mm
- Gewicht: 12 kg
- Anschlüsse Kugelhähne: 4x DN 20
Kompatibilität und Zubehör
- Integrierte Passstücke für Wärmemengenzähler und Kaltwassereingangszähler
- Zubehör: ja
- Ersatzteil: ja
Installation
Die Danfoss Wohnungsstation kann sowohl unterputz als auch aufputz montiert werden. Sie ist auf einer wärmeisolierten Grundplatte montiert und alle internen Verbindungen sind mit Click-fit-Anschlüssen ausgeführt.
Anwendung
Die Warmwasserbereitung erfolgt über einen druckgesteuerten Regler mit integrierter Differenzdrucküberwachung und Temperaturnachregelung. Der Danfoss Typ TPC-M Regler unterbricht den Primär- und Sekundärdurchfluss sofort nach Ende des Zapfvorgangs, was eine schnelle Auskühlung des Wärmetauschers sicherstellt und Kalkausfällungen sowie Bakterienbildung weitgehend vermeidet.
Weitere Informationen
Die Armaturen, Verschraubungen und Bauteile erfüllen die Anforderungen an die Wasserqualitäten des AGFW Merkblattes 510 und der VDI 2035. Ein zusätzlicher hydraulischer Abgleich in den Strängen ist nicht erforderlich.
