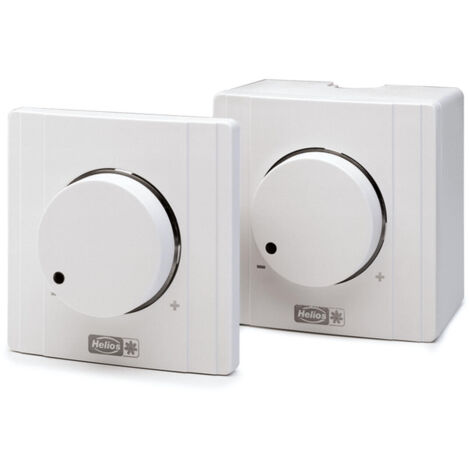

Helios PA 10 Drehzahl-Potentiometer mit Betriebsanzeige 10V DC, Aufputz

Helios PA 10 Drehzahl-Potentiometer mit Betriebsanzeige 10V DC, Aufputz

Der Helios PA 10 Drehzahl-Potentiometer mit Betriebsanzeige 10V DC ist ein Aufputz-Steuergerät zur direkten Sollwertvorgabe und Regelung von EC-Ventilatoren mit Potentiometer-Eingang. Er ist mit einem Freigabeschalter und einer LED-Anzeige für den Betriebszustand ausgestattet. Dieses Gerät ist ideal für Anwendungen, bei denen eine präzise Drehzahlsteuerung und eine visuelle Rückmeldung des Ventilatorstatus erforderlich sind, beispielsweise in Lüftungsanlagen.

Wie erfolgt die Steuerung mit dem PA 10?

Das Potentiometer wird direkt an den Potentiometer-Eingang der Ventilatorsteuerung angeschlossen. Diese stellt eine Potentiometerversorgung von 10 V DC und einen Sollwerteingang von 0-10 V DC bereit. Im PA 10 ist ein zweites Potentiometer integriert, das die stufenlose Einstellung der Mindestspannung zwischen 1,3 und 6,7 V DC ermöglicht. Dies stellt einen sicheren Motoranlauf auch bei niedrigster Drehzahleinstellung sicher.

Welche Funktionen bietet die Betriebsanzeige und Freigabeschaltung?

Der Drehknopf des Potentiometers dient gleichzeitig als Druckschalter, über den die Ein- und Ausschaltung des Ventilators mit Freigabeeingang (z.B. 24 V DC) erfolgt. Ein Leuchtring mit integrierter LED signalisiert optisch den Betriebszustand des Ventilators. Bei Ventilatoren mit Betriebsmelde-Relais wechselt die Anzeige von Grün bei Normalbetrieb auf Rot im Falle einer Störung. Die LED benötigt eine Versorgungsspannung von 10 oder 24 V DC und einen Mindeststrom von 6 mA.

Für welche Umgebungsbedingungen ist das PA 10 geeignet?

Das Drehzahl-Potentiometer ist für den Einsatz in Umgebungen mit einer zulässigen Umgebungstemperatur von 0 bis +40 °C konzipiert. Die Schutzart IP 40 ermöglicht Schutz gegen feste Fremdkörper mit einem Durchmesser von 1 mm oder größer. Die Aufputzmontage ermöglicht eine unkomplizierte Installation an geeigneten Oberflächen.

Technische Daten

• Potentiometerwert: 10 kOhm (mit min. Potentiometer ca. 7,9 bis 16,5 kOhm)
• Steuerspannung: 0-10 V DC (bei 10 V Potentiometerversorgung)
• Einstellbare Mindestspannung: 1,3 bis 6,7 V DC
• LED-Versorgungsspannung: 10/24 V DC
• Mindeststrom LED: min. 6 mA
• Zulässige Umgebungstemperatur: 0 bis +40 °C
• Schutzart: IP 40
• Schaltplannummer: SS-1000

Der Helios PA 10 Drehzahl-Potentiometer bietet eine präzise und flexible Steuerung für EC-Ventilatoren. Mit einer einstellbaren Mindestspannung von 1,3 bis 6,7 V DC und einer Steuerspannung von 0-10 V DC ermöglicht er eine feine Anpassung der Drehzahl. Die integrierte Betriebsanzeige und der Freigabeschalter erhöhen den Bedienkomfort und die Kontrolle über den Ventilatorbetrieb, was ihn zu einer zuverlässigen Lösung für diverse Lüftungsanwendungen.

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
• Montageart: Aufputz
• Farbe: weiß
• Ausgangsspannung: 0 - 10
• Leistungsregelung stufenlos: ja
• Bedienungsart: Dreh-/Druckknopf
• Beleuchtung: beleuchtet wenn eingeschaltet
• Mit Temperatursensor: nein
• Bauhöhe: 80
• Baulänge: 80
• Bautiefe: 65
• Schutzart (IP): IP40
