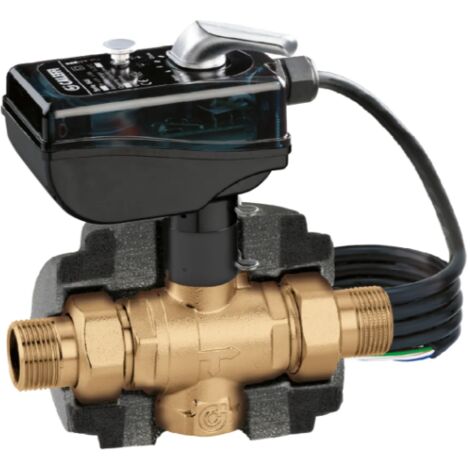

Dreiwege-Kugelzonenventil, motorisiert mit Isolierung 1", Spannung 24V Caleffi 645364 1"

ARTIKELCODE: 645364

TECHNISCHE MERKMALE

• Motorisiertes, isoliertes Dreiwege-Kugelzonenventil für Heizungs- und Klimaanlagen
• Mit manuellem Öffnungshebel
• Betriebsdruck
• Pmax: 10 bar.
• Δp max: 10 bar.
• Temperaturbereich: -10-110 °C
• Mit Hilfsmikroschalter
• Stromversorgung: 24 V (AC)
• Leistungsaufnahme: 6 VA
• Schaltleistung des Hilfsmikroschalters: 6 (2) A (230 V)
• Umgebungstemperaturbereich: -10-55 °C
• Schutzart: IP 65
• Betriebszeit: 50 s (Rotation 90°C)
• Länge des Stromkabels: 80 cm
• Kv (m3/h) gerade: 33,52
• Kv (m3/h) Bypass: 3,60

ZERTIFIZIERUNGEN

WERKSTOFF

• Werkstoffe Gehäuse: Messing UNI EN 12165 CW617N
• Kugel: Messing UNI EN 12164 CW614N, verchromt
• Kugeldichtung: PTFE mit EPDM O-Ring
• Steuerstangendichtung: doppelter EPDM O-Ring
• Kugeldichtung: EPDM O-Ring

Die Zonenventile haben die Funktion, den Durchfluss der im System verteilten Trägerflüssigkeit automatisch zu unterbrechen. Im Besonderen:

- In Zonenheizungsanlagen unterstützen sie die Regulierung der Raumtemperatur und die indirekte Wärmemessung dank des Anschlusses an einen Betriebsstundenzähler;

- in Brauchwassererwärmungsanlagen ermöglichen sie die Regelung der Temperatur in Pufferspeichern;

- in zivilen und industriellen Anlagen fangen sie Flüssigkeiten in Verteilungsnetzen ab.

Motorisierte Kugelhähne werden in den oben genannten Systemen vor allem aufgrund der folgenden Besonderheiten eingesetzt:

- keine Leckage;

- kurze Betriebszeiten (Öffnen und Schließen des Ventils);

- Fähigkeit, bei hohen Differenzdrücken zu arbeiten;

- geringe Druckverluste.

Caleffi ist ständig bestrebt, die wichtigsten von den ISO-Normen vorgeschlagenen Standards abzudecken.
