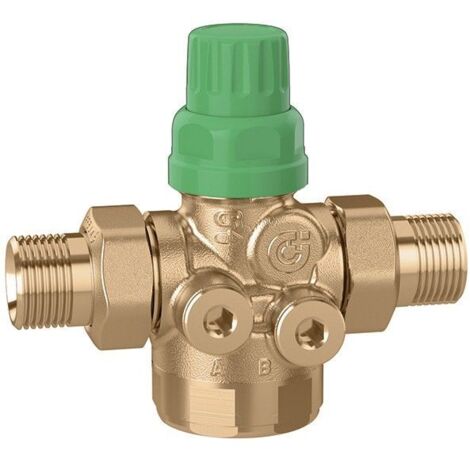

Druckunabhängiges Regelventil Durchflussbereiche 0,12-1,20 (PICV) FLOWMATIC® Caleffi 145560 1H2 0,12-1,20

ARTIKELCODE: 145560 1H2

TECHNISCHE MERKMALE

• • Druckunabhängiges FLOWMATIC®-Regelventil.
  • Gehäuse aus entzinkungsbeständiger CR-Legierung
  • Durchflussregler aus Polymer mit EPDM-Membran.
  • Skalenanzeige.
  • Max. Betriebsdruck: 25 bar.
  • Temperaturbereich: -20-120 °C.
  • Max. Glykolanteil: 50 %.
  • Δp-Bereich: 25-400 kPa.
  • Vorbereitet für den Anschluss von Druckentnahmestellen
  • Anschlüsse mit Außengewinde.
  • Kombinierbar mit Stellantrieben Code 145013 und elektrothermischen Reglern Serie 6565

ZERTIFIZIERUNGEN

WERKSTOFF

Gehäuse: Entzinkungsbeständige Legierung EN 12165 CW602N

Bolzen: entzinkungsbeständige Legierung EN 12164 CW602N

Antriebsstange und Kolben: rostfreier Stahl EN 10088-3 (AISI 303)

Kegelsitz: -(H40, H80 und 1H2): PTFE - (1H8 und 3H0): Rostfreier Stahl EN 10088-3 (AISI 303)

Kegel: EPDM

Druckstabilisierungsmembran: EPDM

Federn: rostfreier Stahl EN 10270-3 (AISI 302)

Dichtungen: EPDM

Dichtungen: asbestfreie Faser

Voreinstellbarer Indikator: PA6G30

Knopf: PA6

Caleffi ist ständig bestrebt, die wichtigsten von den ISO-Normen vorgeschlagenen Standards abzudecken.

Das druckunabhängige Regelventil ist eine Vorrichtung, die aus einem automatischen Durchflussmengenstabilisator und einem servogesteuerten Regelventil besteht. Es ist in der Lage, einen konstanten Durchfluss zu regeln und aufrechtzuerhalten, wenn die Differenzdruckbedingungen des Kreises, in den es eingebaut ist, schwanken.

Der Durchfluss wird in zwei verschiedenen Modi geregelt:

- Manuelle Betätigung des automatischen Durchflussstabilisators zur Begrenzung seines Höchstwertes;

- automatisch durch das Regelventil in Verbindung mit einer proportionalen Servosteuerung (0÷10 V) oder ON/OFF, je nach den Anforderungen an die thermische Belastung des zu regelnden Kreislaufabschnitts.

Das druckunabhängige Steuerventil (PICV) wird komplett mit Anschlüssen für die Druckentnahme vor und hinter dem Ventil zur Überprüfung der Betriebsbedingungen geliefert. Das Gerät kann in Klimaanlagen eingesetzt werden.
