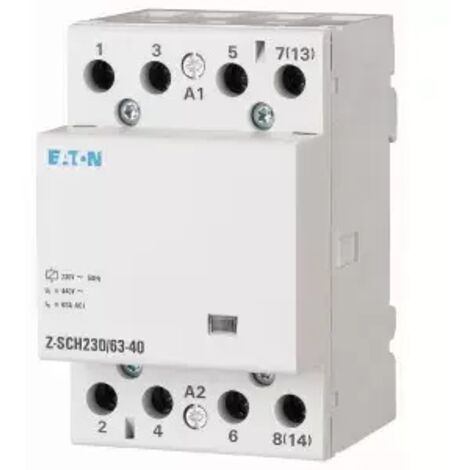

Eaton Installationsschütz Z-SCH230/63-40, 230V 63A 4S, 52,5x60x85mm, 248856

Eaton Installationsschütz Z-SCH230/63-40, 230V 63A 4S, 52,5x60x85mm, 248856

Das Eaton Installationsschütz der Serie Z-SCH dient als leistungsfähige Schaltlösung für die Hausinstallation. Mit vier Schließern und einem Bemessungsbetriebsstrom von 63 A ermöglicht das Gerät die zuverlässige Steuerung elektrischer Lasten. Die Montage erfolgt effizient auf einer Hutschiene, wobei das kompakte Design eine Breite von drei Teilungseinheiten beansprucht.

Funktion und Einsatzbereich

Das Schütz ist für eine Steuerspannung von 230 V AC ausgelegt und für eine Bemessungsbetriebsspannung von bis zu 440 V spezifiziert. Es unterstützt eine maximale Glühlampenlast von 7740 W sowie verschiedene Leuchtstofflampenlasten, darunter 4060 VA im Standardbetrieb und bis zu 8120 VA in Duo-Schaltung. Die Anschlussklemmen sind für eine einfache Installation dimensioniert, und die Schnappbefestigung sorgt für eine flexible Handhabung im Schaltschrank.

Technische Daten

• Bemessungsbetriebsstrom: 63 A
• Anzahl Schließer: 4
• Anzahl Öffner: 0
• Bemessungsbetriebsspannung: 440 V
• Steuerspannung: 230 V AC
• Breite: 3 TE
• Einbautiefe: 60 mm
• Schutzart: IP40
• Max. Glühlampenlast: 7740 W
• Max. Leuchtstofflampenlast: 4060 VA

Durch die robuste Bauweise und die Einhaltung der Gebrauchskategorie AC-1 bietet dieses Installationsschütz eine stabile Performance für elektrische Anlagen. Mit einer Betätigungsspannung von 195,5 bis 253 V und der Möglichkeit zur Erweiterung durch Zusatzeinrichtungen deckt das Gerät vielfältige Anforderungen ab. Die kompakte Bauform mit 60 mm Einbautiefe und die einfache Hutschienenmontage erleichtern die Integration in bestehende Verteilersysteme.

Produktspezifikation

• Brummfrei: Nein
• EAN: 4015082488567
• Einbautiefe: 60
• Einhaltung(en): RoHS conform
• Gebrauchskategorie: 1
• Leistung P: 7740
• Max. Glühlampenlast: 7740
• Modellcode: Z-SCH230 / 63-40
• Produkt Länge/Tiefe: 85
• Produktbreite: 52,5
• Produktgewicht: 0,36
• Produkthöhe: 60
• Schließer: 4
• Schutzart: IP40
• Schutzart (IP): IP40
• Spannung: 440
• Spannungsart: AC
• Spannungsart: Wechselstrom
• Strom I: 63
• Stromstärkewert: 63
• TE: 3
• Öffner: 0
