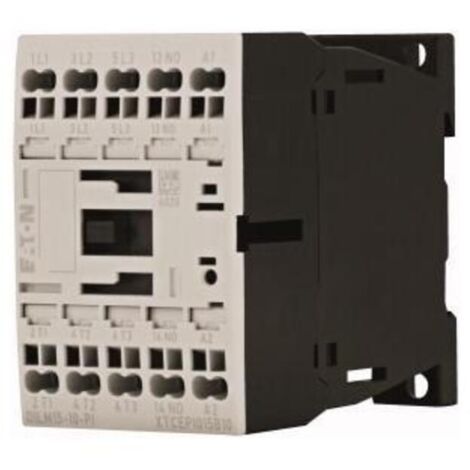

Eaton Leistungsschütz, 3-polig, 380 V 400 V 7,5 kW, 1 S, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung, Push-in-Klemmen, 199249

Eaton Leistungsschütz, 3-polig, 380 V 400 V 7,5 kW, 1 S, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung, Push-in-Klemmen, 199249

• Modell: DILM15-10(230V50HZ,240V60HZ)-PI
• Breite: 45 mm
• Höhe: 68 mm
• Tiefe: 75 mm
• Geeignet für Reiheneinbau: Nein
• Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
• Anzahl der Schließer als Hauptkontakte: 3
• Anzahl der Öffner als Hauptkontakte: 0
• Anzahl der Hilfskontakte als Schließer: 1
• Anzahl der Hilfskontakte als Öffner: 0
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 15.5 A
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
• Bemessungssteuerspeisespannung AC 50 Hz: 230 V
• Bemessungssteuerspeisespannung AC 60 Hz: 240 V
• Bemessungssteuerspeisespannung DC: 0 V
• Anschlussart Hauptstromkreis: Federzuganschluss
• Betriebsspannung AC 50 Hz: 24 V
• Betriebsspannung AC 60 Hz: 24 V
• Spannungsart zur Betätigung: AC
• Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7 A
• Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
• Bemessungsbetriebsleistung NEMA: 0 kW
• Zolltarifnummer: 85364900

Leistungsschütz

Anwendung: Leistungsschütze für Motoren

Technische Details:

• Schütze bis 95 A, 3-polig
• Gebrauchskategorie:
  • AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen
  • NAC-3: Käfigläufermotoren - anlassen, während Betrieb ausschalten
  • AC-4: Käfigläufermotoren - anlassen, Einstecken, reversieren, Tippen
• Anschlusstechnik: Push-in-Klemmen
• Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3
• Anzahl der Pole: 3-polig
• Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A
• Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A
