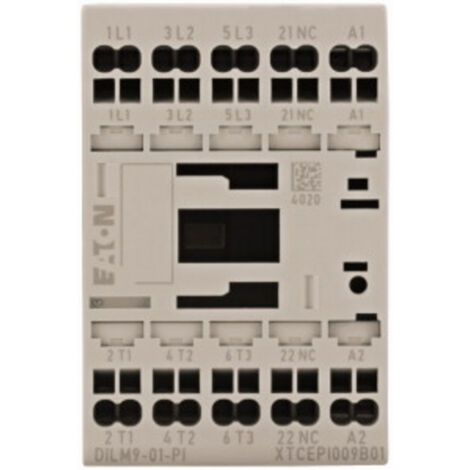

Eaton DILM9-01(230V50HZ,240V60HZ)-PI Leistungsschütz 3 Schließer 4 kW 9 A 1 St.
Verkauft von Contorion
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Eigenschaften:
- Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=22 A, gekapselt: Ith=18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=50 A, gekapselt: Ith=45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V:P=2.5 kW, 380 V 400 V: P=4 kW, 660 V 690 V: P=4.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=1.5 kW, 380 V 400 V: P=2.5 kW, 660 V 690 V: P=3.6 kW, kombinierbar mit Hilfsschalter: DILM12-XHI¿-PI, DILM32-XHI¿-PI, DILA-XHI(V)¿-PI, Kontaktbestückung Ö=Öffner: 1 Ö, Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
- Bemessungssteuerspeisespannung Us bei DC: 0 V
- Spannungsart zur Betätigung: AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6 A
- Bemessungsbetriebsleistung bei AC-4, 400 V: 2,5 kW
- Bemessungsbetriebsleistung NEMA: 0 kW
- Geeignet für Reiheneinbau: nein
- Anzahl der Hilfskontakte als Öffner: 1
- Anschlussart Hauptstromkreis: Bitte beachten Sie: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
- Bemessungssteuerspeisespannung Us bei DC: 0 V
- Spannungsart zur Betätigung: AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6 A
- Bemessungsbetriebsleistung bei AC-4, 400 V: 2,5 kW
- Bemessungsbetriebsleistung NEMA: 0 kW
- Geeignet für Reiheneinbau: nein
- Anzahl der Hilfskontakte als Öffner: 1
- Anschlussart Hauptstromkreis: Federzuganschluss
- Anzahl der Schließer als Hauptkontakte: 3
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Eigenschaften
- MarkeEATON
- Länge8 cm
- Breite68 mm
- Höhe45 mm
- Gewicht220 g
