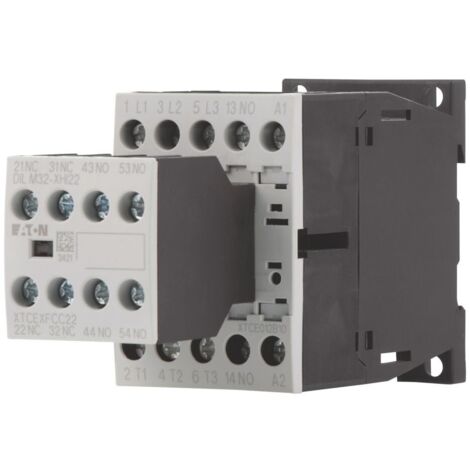

Eaton Leistungsschütz 3S2Ö 5, 5KW/400V, AC DILM12-32(230V50HZ)

Eigenschaften • Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=22 A, gekapselt: Ith=18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=50 A, gekapselt: Ith=45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=3.5 kW, 380 V 400 V: P=5.5 kW, 660 V 690 V: P=6.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=2 kW, 380 V 400 V: P=3 kW, 660 V 690 V: P=4.4 kW, Kontaktbestückung S=Schließer: 3 S, Kontaktbestückung Ö=Öffner: 2 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung Technische Daten:

• Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
• Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
• Bemessungssteuerspeisespannung Us bei DC: 0 V
• Spannungsart zur Betätigung: AC
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
• Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
• Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7 A
• Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
• Bemessungsbetriebsleistung NEMA: 7,4 kW
• Geeignet für Reiheneinbau: nein
• Anzahl der Hilfskontakte als Schließer: 3
• Anzahl der Hilfskontakte als Öffner: 2
• Anschlussart Hauptstromkreis: Bitte beachten Sie: Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
  • Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
  • Bemessungssteuerspeisespannung Us bei DC: 0 V
  • Spannungsart zur Betätigung: AC
  • Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
  • Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
  • Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
  • Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7 A
  • Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
  • Bemessungsbetriebsleistung NEMA: 7,4 kW
  • Geeignet für Reiheneinbau: nein
  • Anzahl der Hilfskontakte als Schließer: 3
  • Anzahl der Hilfskontakte als Öffner: 2
  • Anschlussart Hauptstromkreis: Schraubanschluss
  • Anzahl der Schließer als Hauptkontakte: 3

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
