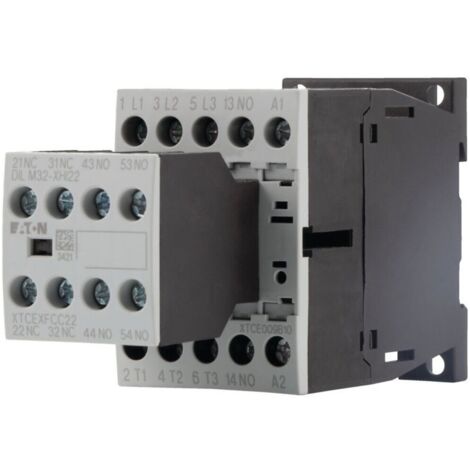

Leistungsschütz 276795 Typ DILM9-32(230V50HZ,240V60HZ)

EATON Leistungsschütz 4kW/400V, AC, 276795

• Modell: DILM9-32(230V50HZ,240V60HZ)
• Breite: 45 mm
• Höhe: 68 mm
• Tiefe: 117 mm
• Geeignet für Reiheneinbau: Nein
• Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
• Anzahl der Schließer als Hauptkontakte: 3
• Anzahl der Öffner als Hauptkontakte: 0
• Anzahl der Hilfskontakte als Schließer: 3
• Anzahl der Hilfskontakte als Öffner: 2
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
• Bemessungssteuerspeisespannung AC 50 Hz: 230 V
• Bemessungssteuerspeisespannung AC 60 Hz: 240 V
• Bemessungssteuerspeisespannung DC: 0 V
• Anschlussart Hauptstromkreis: Schraubanschluss
• Betriebsspannung AC 50 Hz: 24 V
• Betriebsspannung AC 60 Hz: 24 V
• Spannungsart zur Betätigung: AC
• Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6 A
• Bemessungsbetriebsleistung bei AC-4, 400 V: 2.5 kW
• Bemessungsbetriebsleistung NEMA: 3.7 kW
• Zolltarifnummer: 85364900

Leistungsschütz

Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A

Gebrauchskategorie

• AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen
• NAC-3: Käfigläufermotoren - anlassen, während Betrieb ausschalten
• AC-4: Käfigläufermotoren - anlassen, Einstecken, reversieren, Tippen

Anschlusstechnik

Schraubklemmen

Hinweise

• Geeignet auch für Motoren der Effizienzklasse IE3
• IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet

Bemessungsbetriebsstrom
