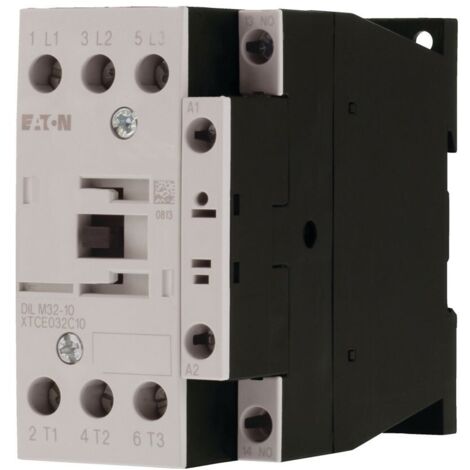

Eaton Leistungsschütz 1S 15kW/400V,AC DILM32-10(230V50/60H

Eigenschaften • Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=45 A, gekapselt: Ith=36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=100 A, gekapselt: Ith=90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=10 kW, 380 V 400 V: P=15 kW, 660 V 690 V: P=17 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=4 kW, 380 V 400 V: P=7 kW, 660 V 690 V: P=10 kW, kombinierbar mit Hilfsschalter: DILM32-XHI., DILA-XHI(V)., Kontaktbestückung S=Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung Technische Daten:

• Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
• Bemessungssteuerspeisespannung Us bei AC 60 Hz: 230 V
• Bemessungssteuerspeisespannung Us bei DC: 0 V
• Spannungsart zur Betätigung: AC
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
• Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
• Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 15 A
• Bemessungsbetriebsleistung bei AC-4, 400 V: 7 kW
• Bemessungsbetriebsleistung NEMA: 14,9 kW
• Geeignet für Reiheneinbau: Nein
• Anzahl der Hilfskontakte als Schließer: 1
• Anschlussart Hauptstromkreis: Schraubanschluss
• Anzahl der Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
  • Bemessungssteuerspeisespannung Us bei AC 60 Hz: 230 V
  • Bemessungssteuerspeisespannung Us bei DC: 0 V
  • Spannungsart zur Betätigung: AC
  • Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
  • Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
  • Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
  • Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 15 A
  • Bemessungsbetriebsleistung bei AC-4, 400 V: 7 kW
  • Bemessungsbetriebsleistung NEMA: 14,9 kW
  • Geeignet für Reiheneinbau: Nein
  • Anzahl der Hilfskontakte als Schließer: 1
  • Anschlussart Hauptstromkreis: Schraubanschluss
  • Anzahl der Schließer als Hauptkontakte: 3

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
