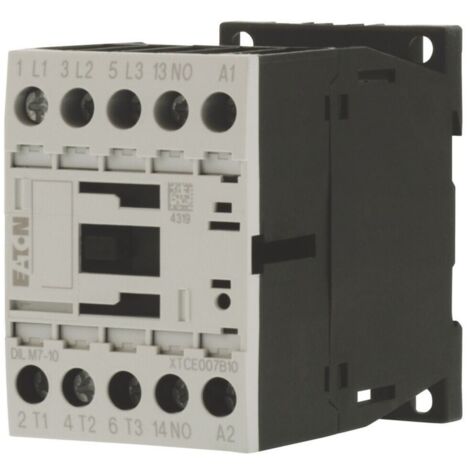

Eaton Leistungsschütz, 3-polig, 380 V 400 V 3 kW, 1 S, 24 V 50 Hz, Wechselstrombetätigung, Schraubklemmen 276537

Eigenschaften • Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=22 A, gekapselt: Ith=18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=50 A, gekapselt: Ith=45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=2.2 kW, 380 V 400 V: P=3 kW, 660 V 690 V: P=3.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=1 kW, 380 V 400 V: P=2.2 kW, 660 V 690 V: P=2.9 kW, kombinierbar mit Hilfsschalter: DILM32-XHI., DILA-XHI(V)., Kontaktbestückung S=Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
Technische Daten:

• Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 V
• Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
• Bemessungssteuerspeisespannung Us bei DC: 0 V
• Spannungsart zur Betätigung: AC
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 7 A
• Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
• Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 5 A
• Bemessungsbetriebsleistung bei AC-4, 400 V: 2,2 kW
• Bemessungsbetriebsleistung NEMA: 2,2 kW
• Geeignet für Reiheneinbau: nein
• Anzahl der Hilfskontakte als Schließer: 1
• Anschlussart Hauptstromkreis: Schraubanschluss
• Anzahl der Schließer als Hauptkontakte: 3
