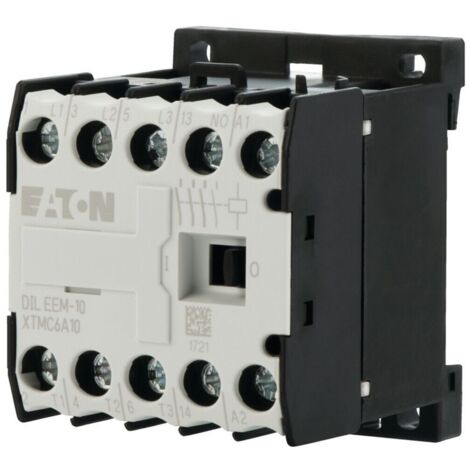

Eaton Leistungsschütz 3/400V:3kW 3p DILEEM-10056674

Eigenschaften • Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=6.6 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=22 A, gekapselt: Ith=16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=50 A, gekapselt: Ith=40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=1.5 kW, 380 V 400 V: P=3 kW, 660 V 690 V: P=3 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=1.1 kW, 380 V 400 V: P=2.2 kW, 660 V 690 V: P=2.2 kW, verwendbar für:¿DILEM,¿DILE, Kontaktbestückung S=Schließer: 1 S, Stromart AC/DC: Wechselstrombetätigun Technische Daten:

• Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
• Bemessungssteuerspeisespannung Us bei AC 60 Hz: 230 V
• Bemessungssteuerspeisespannung Us bei DC: 0 V
• Spannungsart zur Betätigung: AC
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 6,59999999 A
• Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
• Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 05:00:00
• Bemessungsbetriebsleistung bei AC-4, 400 V: 2,2 kW
• Bemessungsbetriebsleistung NEMA: 2,2 kW
• Geeignet für Reiheneinbau: Nein
• Anzahl der Hilfskontakte als Schließer: 1
• Anschlussart Hauptstromkreis: Schraubanschluss
• Anzahl der Schließer als Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
  • Bemessungssteuerspeisespannung Us bei AC 60 Hz: 230 V
  • Bemessungssteuerspeisespannung Us bei DC: 0 V
  • Spannungsart zur Betätigung: AC
  • Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
  • Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 6,59999999 A
  • Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
  • Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 05:00:00
  • Bemessungsbetriebsleistung bei AC-4, 400 V: 2,2 kW
  • Bemessungsbetriebsleistung NEMA: 2,2 kW
  • Geeignet für Reiheneinbau: Nein
  • Anzahl der Hilfskontakte als Schließer: 1
  • Anschlussart Hauptstromkreis: Schraubanschluss
  • Anzahl der Schließer als Hauptkontakte: 3

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
