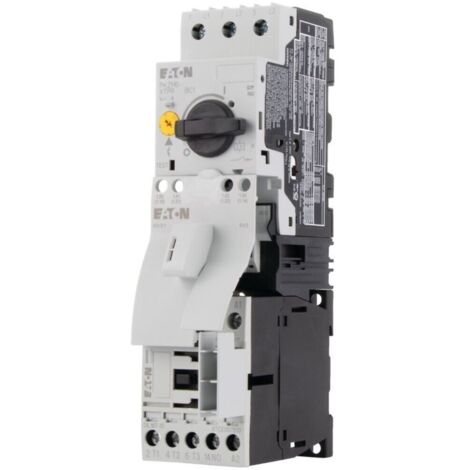

Eaton Direktstarter, 380 V 400 V 415 V: 0,37, 0,55 kW, Ir= 1 - 1,6 A, 24 V DC, DC, 283159

Eaton Direktstarter, 380 V 400 V 415 V: 0,37, 0,55 kW, Ir= 1 - 1,6 A, 24 V DC, DC, 283159

• Modell: MSC-D-1,6-M7(24VDC)
• Breite: 45 mm
• Höhe: 180 mm
• Tiefe: 95 mm
• Mit Trafo: Nein
• Leistungsaufnahme: 2.6 W
• Bemessungsbetriebsleistung bei AC-3, 400 V: 0.55 kW
• Anzahl der Befehlsstellen: 0
• Anzahl der Hilfskontakte als Schließer: 1
• Anzahl der Hilfskontakte als Öffner: 0
• Geeignet für NOT-AUS: Nein
• Bemessungsbetriebsstrom Ie: 1.5 A
• Anzahl der Leuchtmelder: 0
• Überlastauslöser Stromeinstellung: 1 A
• Unterstützt Protokoll für LON: Nein
• Unterstützt Protokoll für TCP/IP: Nein
• Unterstützt Protokoll für ASI: Nein
• Unterstützt Protokoll für PROFIBUS: Nein
• Unterstützt Protokoll für CAN: Nein
• Unterstützt Protokoll für INTERBUS: Nein
• Unterstützt Protokoll für Modbus: Nein
• Unterstützt Protokoll für Data-Highway: Nein
• Unterstützt Protokoll für DeviceNet: Nein
• Unterstützt Protokoll für SUCONET: Nein
• Unterstützt Protokoll für sonstige Bussysteme: Nein
• Externer Reset möglich: Nein
• Tragschienenmontage möglich: Nein
• Bemessungssteuerspeisespannung AC 50 Hz: 0 V
• Bemessungssteuerspeisespannung AC 60 Hz: 0 V
• Bemessungssteuerspeisespannung DC: 24 V
• Schutzart (IP): IP20
• Unterstützt Protokoll für SERCOS: Nein
• Unterstützt Protokoll für INTERBUS-Safety: Nein
• Auslöseklasse: CLASS 10 A
• Mit Kurzschlussauslöser: Ja
• Mit Sicherung: Nein
• Anschlussart Hauptstromkreis: Schraubanschluss
• Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
• Unterstützt Protokoll für AS-Interface Safety at Work: Nein
• Unterstützt Protokoll für DeviceNet Safety: Nein
• Unterstützt Protokoll für EtherNet/IP: Nein
• Unterstützt Protokoll für Foundation Fieldbus: Nein
• Unterstützt Protokoll für PROFINET CBA: Nein
• Unterstützt Protokoll für PROFINET IO: Nein
• Unterstützt Protokoll für PROFIsafe: Nein
• Unterstützt Protokoll für SafetyBUS p: Nein
• Spannungsart zur Betätigung: DC
• Art des Motorstarters: Direktstarter (DOL)
• Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig: 0.25 kW
• Bemessungsleistung, 460 V, 60 Hz, 3-phasig: 0 kW
• Bemessungsleistung, 575 V, 60 Hz, 3-phasig: 0 kW
• Bemessungsbetriebsstrom bei AC-3, 400 V: 1.6 A
• Umgebungstemperatur, Obergrenze ohne Einschränkungen: 55 °C
• Temperaturkompensierter Überlastschutz: Ja
• Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V: 50000 A
• Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V: 50000 A
• Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V: 0 A
• Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V: 0 A
• Schutzart (NEMA): sonstige
• Zuordnungsart nach IEC 60947-4-3: Klasse 2
• Zolltarifnummer: 85365080

Direktstarter, Grundgerät: MSC

Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3.

IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet.

Motordaten

• Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 0,37, 0,55 kW
• Einstellbereich Überlastauslöser: Ir= 1 - 1,6 A

Koordinierung

• Zuordnungsart „1“
• Zuordnungsart „2“

Betätigungsspannung

• 24 V DC
• DC

Normen und Bestimmungen

• IEC/EN 60947-4-1
• VDE 0660
