Allgemeine Beschreibung

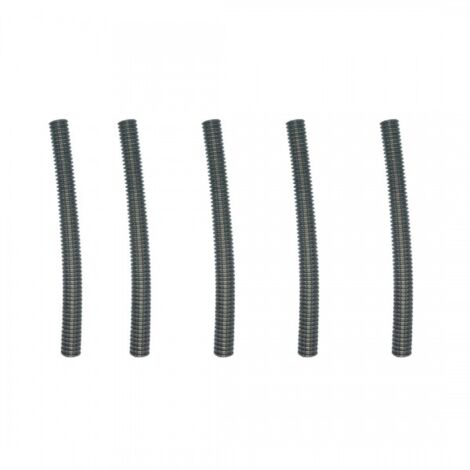

Das Edelstahl Wellrohr DN08 - DN25 (Meterware) ist ein bewährtes flexibles Rohrsystem, das sich ideal für innovative Haustechnik eignet. Es wird vor Ort abgerollt und kann leicht in Form gebogen und korrigiert werden. Bitte beachten Sie, dass die Stückzahl der bestellten Ware der Meterzahl entspricht und Anschluss-Sets nicht im Lieferumfang enthalten sind, aber separat bestellt werden können.Technische daten
- Betriebstemperatur: -270°C bis 600°C
- Material: Hochwertiges Edelstahl AISI316L, DIN 1.4404
- Betriebsdruck: 7 bis 17 bar
- Biegeradius: 15 mm
- DN für Zoll Anschlüsse:
- DN08 für 3/8": Innen Ø 7,7mm, Außen Ø 11,2mm, Wandstärke 0,15mm, Betriebsdruck 16 bar
- DN12 für 1/2": Innen Ø 12,2mm, Außen Ø 16,3mm, Wandstärke 0,15mm, Betriebsdruck 10 bar
- DN16 für 3/4": Innen Ø 16,5mm, Außen Ø 21,4mm, Wandstärke 0,2mm, Betriebsdruck 16 bar
- DN20 für 1": Innen Ø 20,5mm, Außen Ø 26,7mm, Wandstärke 0,2mm, Betriebsdruck 10 bar
- DN25 für 1 1/4": Innen Ø 25,5mm, Außen Ø 31,8mm, Wandstärke 0,2mm, Betriebsdruck 10 bar
- DN32 für 1 1/2": Innen Ø 34,6mm, Außen Ø 41,4mm, Wandstärke 0,22mm, Betriebsdruck 4 bar
- DN40 für 2": Innen Ø 40,7mm, Außen Ø 49,7mm, Wandstärke 0,22mm, Betriebsdruck 3 bar
- DN50 für 2 1/2": Innen Ø 51,5mm, Außen Ø 60,2mm, Wandstärke 0,25mm, Betriebsdruck 2,5 bar
Installation
Für die Installation des Edelstahl Wellrohrs sollten Sie mindestens eine Welle zum Herstellen der Dichtflächen verwenden. Am besten nutzen Sie einen Rohrabschneider, den Sie im Wellental ansetzen. Schneiden Sie mit wenig Druck im rechten Winkel und drehen Sie das Schneiderad nur langsam nach.Anwendung
Das Edelstahl Wellrohr eignet sich besonders für:- Solarthermie
- Warmwasser- und Pufferspeicher
- Sanitärinstallationen
- Nah- und Fernwärme
Weitere Informationen
- Hinweis: Der min. Biegeradius ist zu beachten und es darf keine Torsion ausgeübt werden.
- Das Flexrohr sollte nicht zu knapp abgeschnitten werden.
- Der Druckverlust ist höher als bei Verrohrung mit Kupferrohr.
- Verlegen Sie die Edelstahlwellrohre möglichst mit Gefälle.
- Das Wellrohr kann einfach an der gewünschten Stelle ausgelegt und in Form gebracht werden.
