Allgemeine Beschreibung

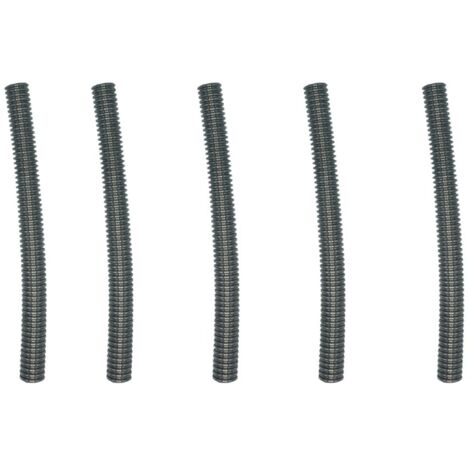

Das Edelstahl Wellrohr DN8-DN25 (Meterware) ist ein flexibles Rohrsystem, das sich ideal für innovative Haustechnik eignet. Es wird vor Ort abgerollt und kann leicht in Form gebogen und korrigiert werden. Bitte beachten Sie, dass die Stückzahl der Meterzahl entspricht und Anschluss-Sets nicht im Lieferumfang enthalten sind, aber separat bestellt werden können.Technische daten
- Material: Hochwertiges Edelstahl AISI316L, DIN 1.4404
- Betriebstemperatur: -270°C bis 600°C
- Betriebsdruck: 7 bis 17 bar
- Biegeradius: 15 mm
- Verfügbare Dimensionen:
- DN08 (3/8"): Innen Ø 7,7 mm, Außen Ø 11,2 mm, Wandstärke 0,15 mm, Betriebsdruck 16 bar
- DN12 (1/2"): Innen Ø 12,2 mm, Außen Ø 16,3 mm, Wandstärke 0,15 mm, Betriebsdruck 10 bar
- DN16 (3/4"): Innen Ø 16,5 mm, Außen Ø 21,4 mm, Wandstärke 0,2 mm, Betriebsdruck 16 bar
- DN20 (1"): Innen Ø 20,5 mm, Außen Ø 26,7 mm, Wandstärke 0,2 mm, Betriebsdruck 10 bar
- DN25 (1 1/4"): Innen Ø 25,5 mm, Außen Ø 31,8 mm, Wandstärke 0,2 mm, Betriebsdruck 10 bar
- DN32 (1 1/2"): Innen Ø 34,6 mm, Außen Ø 41,4 mm, Wandstärke 0,22 mm, Betriebsdruck 4 bar
- DN40 (2"): Innen Ø 40,7 mm, Außen Ø 49,7 mm, Wandstärke 0,22 mm, Betriebsdruck 3 bar
- DN50 (2 1/2"): Innen Ø 51,5 mm, Außen Ø 60,2 mm, Wandstärke 0,25 mm, Betriebsdruck 2,5 bar
Installation
Für die Installation des Edelstahl Wellrohrs sollten Sie einen Rohrabschneider verwenden, den Sie im Wellental ansetzen. Schneiden Sie mit wenig Druck im rechten Winkel und drehen Sie das Schneiderad nur langsam nach.Anwendung
Das Edelstahl Wellrohr eignet sich besonders für:- Solarthermie
- Warmwasser- und Pufferspeicher
- Sanitärinstallationen
- Nah- und Fernwärme
Weitere Informationen
- Hinweis: Der minimale Biegeradius ist zu beachten und es darf keine Torsion ausgeübt werden.
- Das Wellrohr sollte nicht zu knapp abgeschnitten werden.
- Um Dichtflächen herzustellen, benötigen Sie mindestens eine Welle.
- Der Druckverlust ist höher als bei Verrohrungen mit Kupferrohr.
- Verlegen Sie Edelstahlwellrohre möglichst mit Gefälle.
