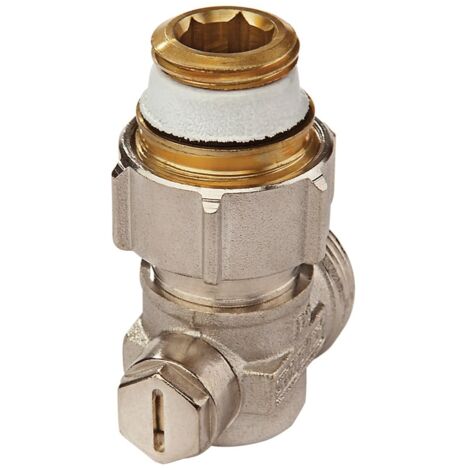

Flamco Einzel-Kugelhahn EXCL. Eck E1/AG G3/4i x G3/4a MS vern. m. Nippel, F10019

Flamco Einzel-Kugelhahn EXCL. Eck E1/AG G3/4i x G3/4a MS vern. m. Nippel, F10019

• Etim Gruppe: Absperrhähne/Ventile/Regler
• Etim Klasse: Kugelhahn
• Produktname: SX Einzel-Kugelhahn E1/AG G¾",F/M m. Nip.
• Marke: COMAP
• Produkttyp: Two pipes
• Werkstoff des Gehäuses: Messing
• Werkstoffgüte: CuZn40Pb2 (CW617N)
• Oberflächenschutz Gehäuse: vernickelt
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Messing
• Oberflächenschutz Kugel: verchromt
• Material Spindel: Messing
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Kupplungsanschluss 1: Nein
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Mit Kupplungsanschluss 2: Ja
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mit Entleerungsventil: Nein
• Mit Ablassmöglichkeit (Anschluss): Nein
• Mit Rückschlagklappe: Nein

• Mit Filter: Nein
• Mit Thermometer: Nein
• Ausführung: rechtwinklig
• Mit Dämmschale: Nein
• FM-Prüfung: Nein
• UL-Prüfung: Nein
• ULC-Qualitätskennzeichen: Nein
• LPCB-Prüfung: Nein
• Feuersicher: Nein
• Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
• Medizinisch sauber: Nein
• Fettfrei: Nein
• Bedienung: Schraubschlitz
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: Ja
• Kvs-Wert: 2.87
• Länge Anschluss 1: 21.5 Millimeter
• Arbeitslänge Anschluss 1: 7 Millimeter
• Länge Anschluss 2: 47.5 Millimeter
• Arbeitslänge Anschluss 2: 11.5 Millimeter
• Ventilwinkel: 90 Grad
• Schlüsselweite: 13 Millimeter
• Schlüsselweite Überwurfmutter: 30 Millimeter

• Vorgänger: F10019MER
• Model: Einzel-Kugelhahn EXCLUSIV mit Anschlussnippel und M
• Ausführung: Eck
• Anschluss D (EK): G 3 ⁄ 4 ", M
• Anschluss E: G 1 ⁄ 2 ", M
• A: 60,7
• B: 34
• C: 43,7
• F: 21,5
• G: -
• H: 10,4
• I (SW): 13
• J (SW): 30
• M: 37,1

• Max. Betriebstemperatur: 110 °C Dauertemperatur, 130 °C kurzzeitig
• Max. Betriebsdruck: 10 bar
• Betriebsmedium: Heizungswasser nach VDI 2035
• Werkstoffe
• Gehäuse, Überwurfmuttern: Pressmessing, vernickelt
• Anschlussnippel, Spindeln: Messing
• Kugel: Messing hartverchromt
• Kugeldichtung: PTFE
• Betätigungskappe: Zinkdruckguss, vernickelt
• Dichtungen: EPDM

Beschreibung

Anschlussarmatur mit Kugelabsperrung für Ventil-Kompaktheizkörper, Betätigungskopf mit verdecktem Anschlag, mit selbstdichtenden Anschlussnippeln für Ventil-Kompaktheizkörper mit Rp 1/2" Anschluss.Rohrseitig mit G 3/4" M (Eurokonus).

• Heizkörperseitige Überwurfmutter mit radialem und axialem Spiel zur spannungsfreien Montage der Armaturen am Heizkörper
• Passende Klemmverschraubungen erhältlich!

Typ	Ausführung	Anschluss	Bestell- nummer
D (EK)	E
EKH EXCLUSIV D1/AG	Durchgang	G 3⁄4", M	1 / 10	F10018
EKH EXCLUSIV E1/AG	Eck	G 3⁄4", M	1 / 10	F10019
