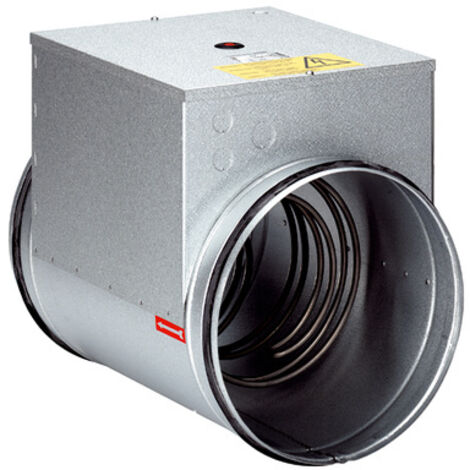

Maico Elektro-Lufterhitzer ERH 20-2, DN 200, 0082.0103

Maico Elektro-Lufterhitzer ERH 20-2, DN 200, 0082.0103

Technische Daten

• Hersteller: MAICO
• Artikelnummer: 0082.0103
• Produkt: Elektro-Lufterhitzer
• Typ: ERH 20-2
• EAN: 4012799821038
• Nennweite: 200 mm
• Bemessungsspannung: 230 V
• Lufterhitzerart: elektrisch
• Spannungsart: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Wechselstrom
• Netzfrequenz: 50 Hz
• Schutzart: IP 43
• Heizleistung: 2.100 W
• Einbau: innen und außen
• Einbaulage: waagerecht / senkrecht
• Material Gehäuse: Stahlblech, verzinkt
• Gewicht: 3,7 kg
• Gewicht mit Verpackung: 4,2 kg
• Breite: 200 mm
• Höhe: 281 mm
• Tiefe: 375 mm
• Breite mit Verpackung: 270 mm
• Höhe mit Verpackung: 335 mm
• Tiefe mit Verpackung: 385 mm
• IMax: 9,1 A
• Ausführung: rund
• Überhitzungsschutz: ja
• Werkstoff des Gehäuses: Stahl
• Schutzart (IP): IP43
• Steuerung: sonstige

MAICO – Lüftungstechnik aus Villingen-Schwenningen

Seit 1928 entwickelt und fertigt das Familienunternehmen MAICO Ventilatoren und Lüftungslösungen. Produziert wird in Schwenningen im Schwarzwald, das Programm umfasst rund 1.600 Produkte – vom kleinen Badlüfter über Rohr-, Wand- und Dachventilatoren bis zu Lüftungsgeräten mit Wärmerückgewinnung und raumlufttechnischen Anlagen für große Gebäude.

Wohnungslüftung, Wärmerückgewinnung, Gewerbe und Industrie

MAICO deckt die Wohnungsentlüftung nach DIN 18017-3, zentrale und dezentrale Lüftung mit Wärmerückgewinnung sowie Ventilatoren für Arbeitsstätten, Gewerbe und Industrie ab – bis hin zu explosionsgeschützten Ausführungen. Als Systemanbieter liefert der Hersteller das passende Zubehör: Luftführung, Außenluftdurchlässe, Filter, Regler, Schalter und Sensorik.

Design und Service

MAICO-Produkte wurden mehrfach für ihre Gestaltung ausgezeichnet, unter anderem mit dem red dot design award und dem iF Product Design Award. Zum Service des Markenherstellers gehören Planungshilfen und ein umfangreiches Ersatzteilprogramm.

MAICO bei raleo

Bei raleo finden Sie MAICO-Ventilatoren, Lüftungsgeräte, Zubehör und Ersatzteile mit Original-Artikelnummer, vollständigen technischen Daten, Maßzeichnungen, Kennlinien und Herstellerunterlagen.

• Hersteller: MAICO
• Artikelnummer: 0082.0103
• Produkt: Elektro-Lufterhitzer
• Typ: ERH 20-2
• EAN: 4012799821038
• Nennweite: 200 mm
• Bemessungsspannung: 230 V
• Lufterhitzerart: elektrisch
• Spannungsart: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Wechselstrom
• Netzfrequenz: 50 Hz
• Schutzart: IP 43
• Heizleistung: 2.100 W
• Einbau: innen und außen
• Einbaulage: waagerecht / senkrecht

• DN 100–315
• 230 V oder 400 V
• IP 43

Zubehör zur Luftbehandlung in Rohrsystemen

Maico Elektro-Lufterhitzer ERH 20-2

MAICO ERH und DRH – Elektro-Lufterhitzer für runde Lüftungsrohre DN 100–315

Die MAICO Elektro-Lufterhitzer ERH und DRH werden in runde Lüftungsleitungen eingesetzt und erwärmen die durchströmende Luft. Die Rohrheizkörper sind aus Edelstahl und glühen nicht, geregelt wird über einen Temperaturregler DTL. Einbau druckseitig hinter dem Ventilator mit 1 bis 1,5 m Abstand, ein vorgeschalteter Luftfilter TFE beugt der Brandgefahr durch Verschmutzung vor. ERH-Modelle arbeiten mit 230 V Wechselstrom, DRH-Modelle mit 400 V Drehstrom, der Nennweitenbereich reicht von DN 100 bis DN 315.

Die Baureihe MAICO Für Rohrsysteme ERH, DRH gibt es in 9 Ausführungen, die sich in Nennweite und Bemessungsspannung unterscheiden. Dieser Artikel: 200 mm, 230 V.

Produktbeschreibung

• Elektro-Lufterhitzer für lüftungstechnische Anlagen.
• Mit nicht glühenden Rohrheizkörpern aus Edelstahl.
• Mit Temperaturregler DTL (siehe Zubehör) betreiben.
• Bei verschmutzten Rohrheizkörpern erhöhte Brandgefahr. Zur Vorbeugung Luftfilter TFE installieren.
• Empfohlenes Zubehör: Kanalfühler FL oder Raumfühler FR, Luftstromwächter LW 9, Schütz US 16 T und Luftfilter TFE... .

Einbauhinweise

• Elektro-Lufterhitzer druckseitig vom Ventilator montieren, um Überhitzen des Ventilatormotors zu vermeiden. Eine Pfeilmarkierung auf dem Gehäuse zeigt die vorgeschriebene Luftrichtung durch den Elektro-Lufterhitzer an.
• Luftleitungsstück von 1 m bis 1,5 m Länge zwischen Ventilator und Elektro-Lufterhitzer montieren, um optimales Anströmen des Elektro-Lufterhitzers zu gewährleisten.
• Anströmgeschwindigkeit mit Luftstromwächter LW 9 kontrollieren.
• Wenn die Anströmgeschwindigkeit 1,5 m/s unterschreitet, muss der Elektro-Lufterhitzer abgeschaltet werden.

Sicherheitshinweise

• Bei verschmutzten Rohrheizkörpern erhöhte Brandgefahr. Zur Vorbeugung Luftfilter TFE installieren.
• Ausführung gemäß VDE, Geräte- und Produktsicherheitsgesetz und den zuständigen EU-Richtlinien.
• Mit 2 unabhängig voneinander schaltenden Temperaturbegrenzern.
• Mindestabstand zu brennbaren Materialien: 150 mm (bei Unterschreitung geeignete Isolation installieren).
• Kurzinformation
• Produktbeschreibung
• Einbauhinweise
• Sicherheitshinweise

MAICO Für Rohrsysteme ERH, DRH: alle Ausführungen im Vergleich

Passendes Zubehör von MAICO

• MAICO Luftfilter TFE 20-4
• MAICO Luftfilter TFE 20-7
• MAICO Temperaturregelsystem DTL 16 P
• MAICO Kanalfühler FL 30 P
• MAICO Raumfühler FR 30 P
• MAICO Luftstromwächter LW 9-1
• MAICO Schütz US 16 T

Häufige Fragen zu MAICO Für Rohrsysteme ERH, DRH

Worin unterscheiden sich ERH und DRH?

ERH-Geräte werden mit Wechselstrom 230 V betrieben, DRH-Geräte mit Drehstrom 400 V.

Welches Zubehör wird empfohlen?

Kanalfühler FL oder Raumfühler FR, Luftstromwächter LW 9, Schütz US 16 T und ein Luftfilter TFE.
