Allgemeine Beschreibung

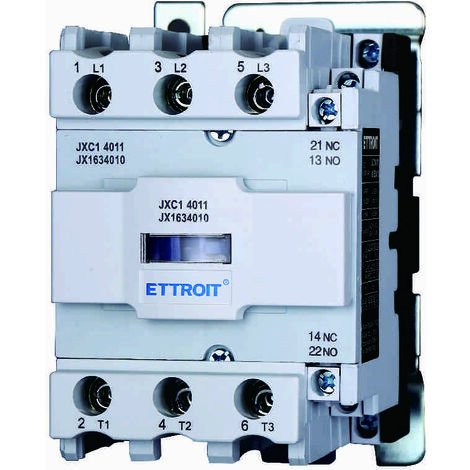

Der ETTROIT JX1634010 JXC1 Schütz ist ein zuverlässiges Gerät, das für die Lastverwaltung in Industrie- und Wohnanwendungen entwickelt wurde. Es verfügt über eine 24-V-Wechselstromspule mit einer Frequenz von 50/60 Hz und unterstützt einen dreipoligen Schließer-Hauptstromkreis (NO). Das Schütz bietet einen Bemessungsbetriebsstrom (Ie) von 40 A und eine Bemessungsbetriebsspannung (Ue) von 380 V. Dank seiner Robustheit und Benutzerfreundlichkeit ist es ideal für Steuerungs- und Automatisierungsanwendungen.Technische daten
- Modell: JX1634010
- Serie: JXC1
- Schütztyp: B.C
- Spulenspannung: 24 V AC (50/60 Hz)
- Anzahl der Pole: 3 Pole
- Art der Kontakte: Normalerweise offen (NO)
- Bemessungsbetriebsstrom (Ie): 40 A
- Bemessungsbetriebsspannung (Ue): 380 V
- Konventioneller thermischer Strom (Ith): 60 A
- Bemessungskurzschlussstrom (Icu): 6 kA
- Maximale Isolationsspannung (Ui): 690 V
- Nennleistung für Motoren: 18,5 kW bei 400 V
- Mindestbetriebsspannung der Spule: 19,2 V Wechselstrom
- Maximale Betriebsspannung der Spule: 28,8 V Wechselstrom
- Schutzgrad: IP20
- Mechanische Haltbarkeit: ≥ 10 Millionen Zyklen
- Elektrische Haltbarkeit: ≥ 1 Million Zyklen
- Betriebstemperaturbereich: -5°C ÷ +40°C
- Material: Verstärkter Kunststoff, Metallkomponenten
- Gewicht: Ungefähr 750 g
- Abmessungen: Höhe: 100 mm, Breite: 65 mm, Tiefe: 85 mm
Typische Anwendungen
- Motorsteuerung
- Industrieautomation
- Beleuchtungssysteme
Weitere Informationen
- Referenzstandards: IEC 60947-4-1, CE
- Verbindungstyp: Schraubklemmen
