Allgemeine Beschreibung

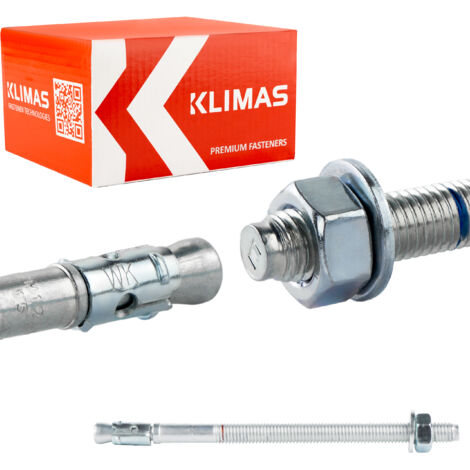

Der mechanische Anker LE-ZN-08135 ist ein hochwertiger Anker aus verzinktem Stahl, der sich ideal für die Montage von Maschinen, Geräten und leichten bis mittelschweren Stahlkonstruktionen eignet. Er ist für die Verwendung in ungerissenem, bewehrtem und unbewehrtem Normalbeton der Klassen C20/25 bis C50/60 konzipiert. Die Anker bieten höchste Festigkeitsparameter und sind als professionelle Lösung für anspruchsvollste Konstruktionsverbindungen gedacht.Technische daten
- Modell: LE-ZN-08135
- Durchmesser: 8 mm
- Länge: 135 mm
- Max. Dicke des befestigten Elements: 80/- mm
- Gewinde: M8
- Schlüsselweite: SW-13
- Lochdurchmesser im montierten Element: ≤ 10 mm
- Effektive Verankerungstiefe: 40 mm
- Minimale Dicke des Untergrunds: 100 mm
- Anzugsdrehmoment: 20 Nm
- Verpackungseinheit: 50 Stück
Installation
Die Installation erfolgt in mehreren Schritten:
- Bohren Sie ein senkrechtes Loch mit dem erforderlichen Durchmesser und der erforderlichen Tiefe.
- Reinigen Sie das Loch von Schnittgut und Schmutz.
- Setzen Sie den Anker mit leichten Hammerschlägen in das Bohrloch ein, bis die gewünschte Verankerungstiefe erreicht ist.
- Ziehen Sie die Mutter mit einem Drehmomentschlüssel fest.
- Achten Sie darauf, dass die Unterlegscheibe unter der Mutter gegen das befestigte Element gedrückt wird.
Anwendung
Die Anker sind vielseitig einsetzbar und eignen sich für:
- Montage von Maschinen und Geräten
- Montage von Absperrungen
- Montage von Handläufen
- Montage von Balustraden im Innenbereich von Gebäuden
- Montage von Stahlzubehör und dekorativen Elementen
- Montage von leichten und mittelschweren Metallkonstruktionen im Innenbereich von Gebäuden
Weitere Informationen
- Material: kohlenstoffarmer Stahl, galvanisch verzinkt
- Feuerwiderstandsdauer: R30 - R120
- Europäisches Zertifikat: ETA-20/0640
- Produktvideo: Hier klicken
