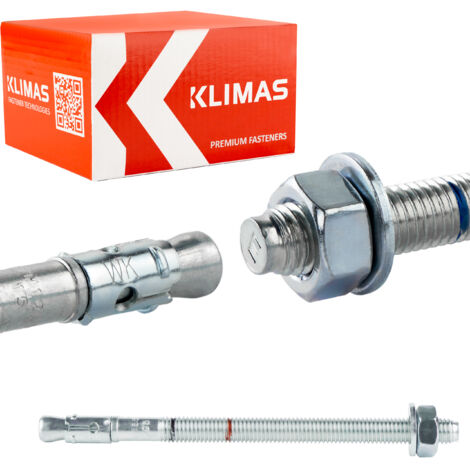

Express-Stahlanker LE-ZN-10155

Mechanische Dübel für Beton M10 x 155 mm, 25 Stück

Die Dübel sind aus verzinktem Stahl gefertigt.

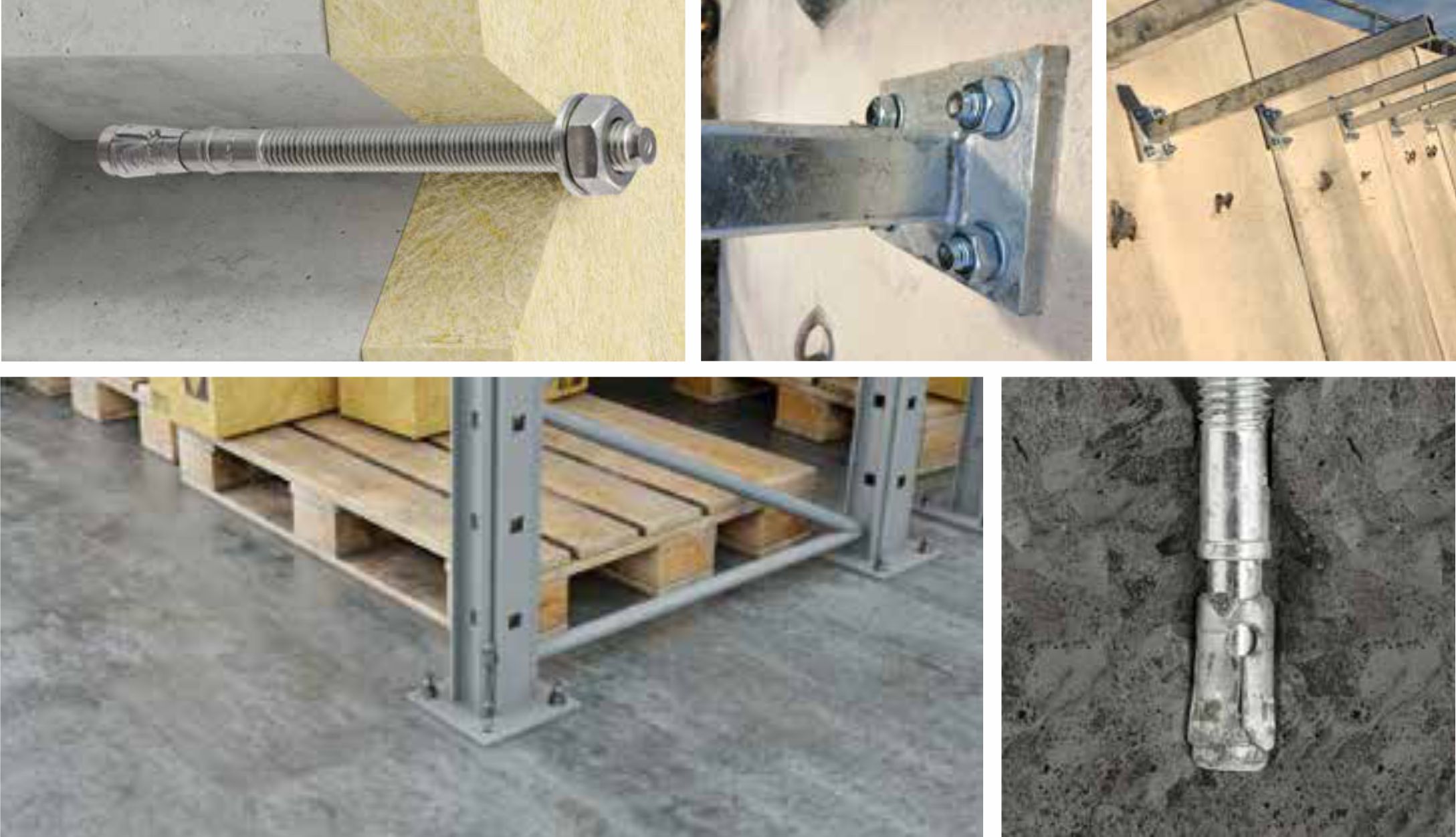

Ideal für die Montage von Maschinen, Geräten, Reihenbefestigungen (Geländer, Handläufe, Lagerregale) und die Montage von leichten und mittelschweren Stahlkonstruktionen.

Wichtigste Parameter

• Modell: LE-ZN-10155 (X25)
• Durchmesser: 10 mm
• Länge: 155 mm
• Max. Dicke des befestigten Elements: 75/95 mm; Verpackung: 25 Stück; Gewinde: M10; Material: kohlenstoffarmer Stahl, elektrolytisch verzinkt; Originalprodukt eines renommierten Unternehmens: KLIMAS Wkręt-Met ®; Eigenschaften und Vorteile 1. Höchste Festigkeitsparameter
• Dank modernster Maschinen und langjähriger Erfahrung bieten unsere Produkte höchste Festigkeitsparameter. Unsere Anker sind die professionelle Lösung für anspruchsvollste Konstruktionsverbindungen. 2. Feuerwiderstand R30 - R120
• . Die Anker sind feuerbeständig, was die Sicherheit der Verbindungen im Brandfall beeinflusst. Die unter Brandbedingungen ermittelte Festigkeit von R30 bis R120 ermöglicht es Ihnen, für jede Branche eine wirtschaftliche Verbindung zu finden, die der erforderlichen Feuerwiderstandsklasse entspricht. 3. Schnelle und einfache Montage durch Einschlagen des Ankers in ein vorgebohrtes Loch und anschließendes Festziehen. 4. Sofortige Belastbarkeit. 5. Lochdurchmesser entspricht dem Schaftdurchmesser des Ankers. 6. Lieferung werkseitig mit integrierter Mutter und Unterlegscheibe. 7. Kaltgeformter Stahl verhindert ein Brechen des Schafts beim Einschlagen und Festziehen.
• Untergrund und Anwendungsbeispiel A. Standardbeton der Klassen C20/25 bis C50/60, ungerissen, bewehrt und unbewehrt

Statische und quasistatische Lasten, Verankerungen mit Anforderungen an den Feuerwiderstand,

Installation von Maschinen und Geräten,

Installation von Geländern,

Installation von Handläufen,

Installation von Balustraden in Gebäuden, Montage von Stahlzubehör und dekorativen Elementen,

Montage von leichten und mittelschweren Metallkonstruktionen in Gebäuden.

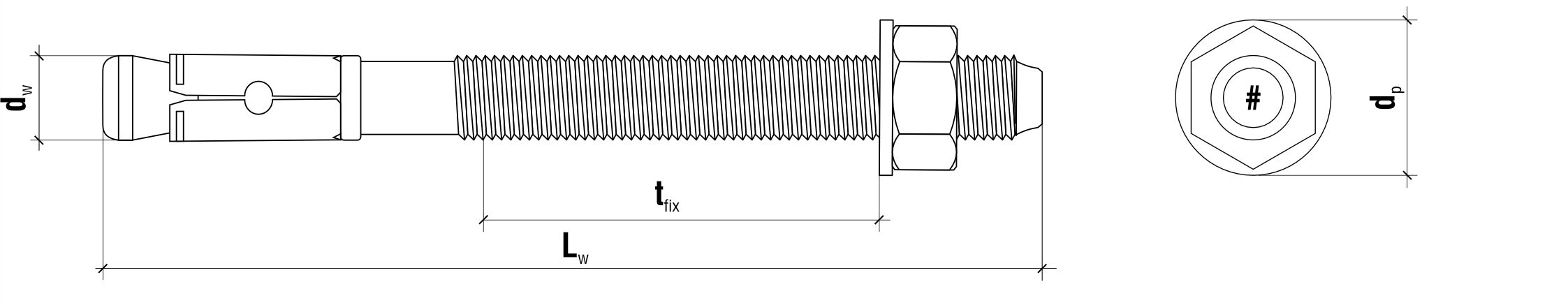

Produktspezifikationen

[dw] Ankerdurchmesser:

Ø

10,0 mm

[Lw] Ankerlänge:

155 mm

[Tfix] max. Nutzbare Länge:

75/95 mm

• Schlüsselweite:
• SW-17
• [dp] Außendurchmesser der Unterlegscheibe:
• 19,8 mm
• Gewinde:
• M10
• Menge in der Verpackung:
• 25 Stück.

Material:

• verzinkter Stahl Eingesetzter Dübel Bohrdurchmesser [bis zu]:
• 10 mm

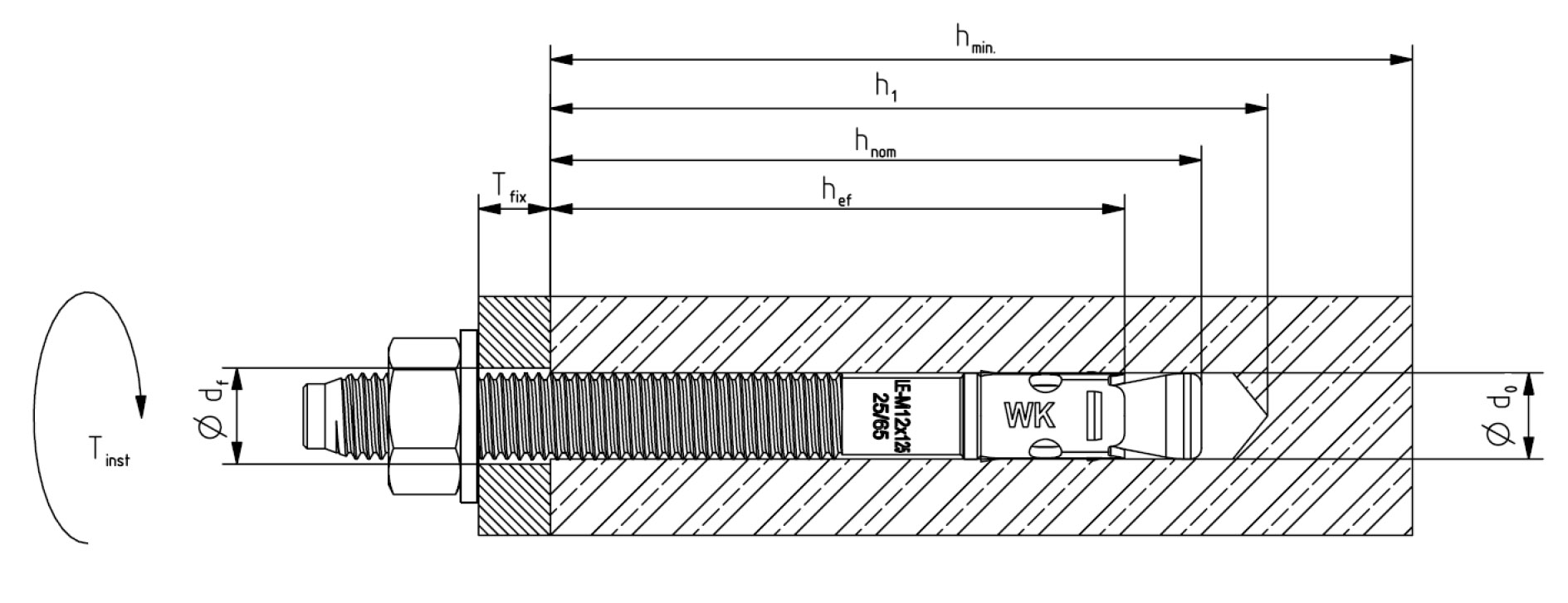

• Durchmesser der Bohrung im zu montierenden Element [df] ≤ 12 mm
• Anzugsmoment [Tinst]: 30 Nm
• Maximale Dicke des zu montierenden Elements [Tfix]: 75/ 95 mm
• Effektive Verankerungstiefe [hef]: 60 mm
• Minimale Substratdicke [hmin]: 120 mm
• Verankerungselemente Markierung am Kopf,

Standard-Verankerungstiefe,

• Reduzierte Verankerungstiefe, Mutter,   Unterlegscheibe,
• Ankerbolzen, Spreizhülse.
• Der mechanische Anker LE-ZN besteht aus einem Gewindebolzen mit Spreizkegel, einem Spreizring, einer Sechskantmutter und einer Unterlegscheibe. Er ist aus kohlenstoffarmem Stahl gefertigt und zum Korrosionsschutz verzinkt. Die Befestigung erfolgt durch Anziehen der Mutter mit dem entsprechenden Drehmoment. Dadurch wird der Spreizring verschoben und eine dauerhafte Verankerung im Untergrund geschaffen. Zertifikate
• Europäisches Zertifikat ETA-20/0640
• - eine Garantie für höchste Qualität Die von uns angebotenen Anker zeichnen sich durch
• höchste Qualität aus und können sicher im Bauwesen eingesetzt werden. Wir setzen alles daran, dass die an unsere Baupartner gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind. Produktvideo (Link kopieren und in Ihren Browser einfügen): https://youtu.be/4h0i9oVf-6g Montageanleitung: Bohren Sie ein Loch mit dem erforderlichen Durchmesser und der erforderlichen Tiefe senkrecht zum Untergrund. Reinigen Sie das Bohrloch von Bohrstaub und Schmutz (z. B. mit einer Pumpe). Setzen Sie den Dübel mit leichten Hammerschlägen in das Bohrloch ein, bis die gewünschte Verankerungstiefe erreicht ist. Ziehen Sie die Mutter mit einem Drehmomentschlüssel auf das vorgeschriebene Drehmoment (Tinst) fest. Beim Festziehen drückt die Schraube gegen den Spreizclip und presst ihn gegen die Wände des Bohrlochs. Achten Sie darauf, dass die Unterlegscheibe unter der Mutter nach dem Spreizen des Dübels gegen das befestigte Bauteil gedrückt wird.

Bei der Montage ist Folgendes zu beachten:

1. Die Dübel müssen so eingebettet werden, dass die Bewehrung im Untergrund nicht beschädigt wird.
2. Die Bohrlochtiefe muss mindestens 10 mm größer sein als die Verankerungstiefe des Verbinders – dies gewährleistet eine sichere Einbettung des mechanischen Dübels im Bohrloch.
3. Das Bohrloch muss gereinigt werden, mindestens durch zwei Umdrehungen des Bohrers, um die Bohrspäne nach außen zu entfernen. Bei senkrecht nach unten gebohrten Löchern muss tiefer gebohrt oder die angesammelten Bohrspäne ausgeblasen werden.
4. KLIMAS-Anker – die erste Wahl für Profis
5. In unseren anderen Auktionen finden Sie eine große Auswahl an Ankergrößen

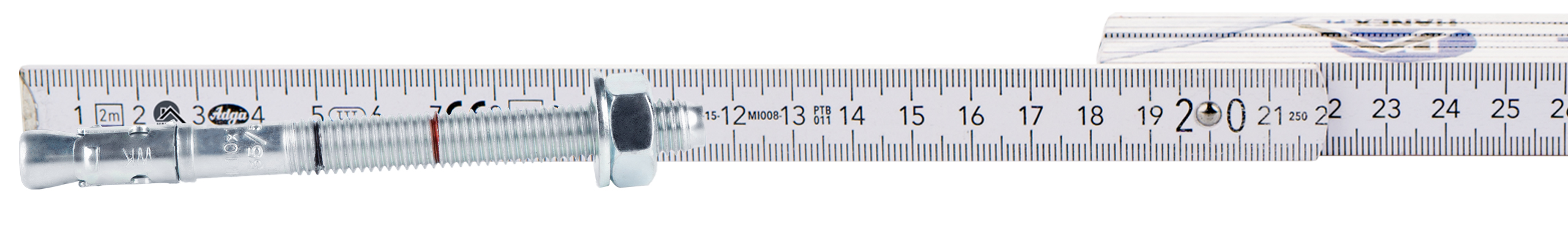

6. *Das Maßband auf dem Foto ist nicht im Set enthalten (es dient nur der Veranschaulichung der Ankerabmessungen)
