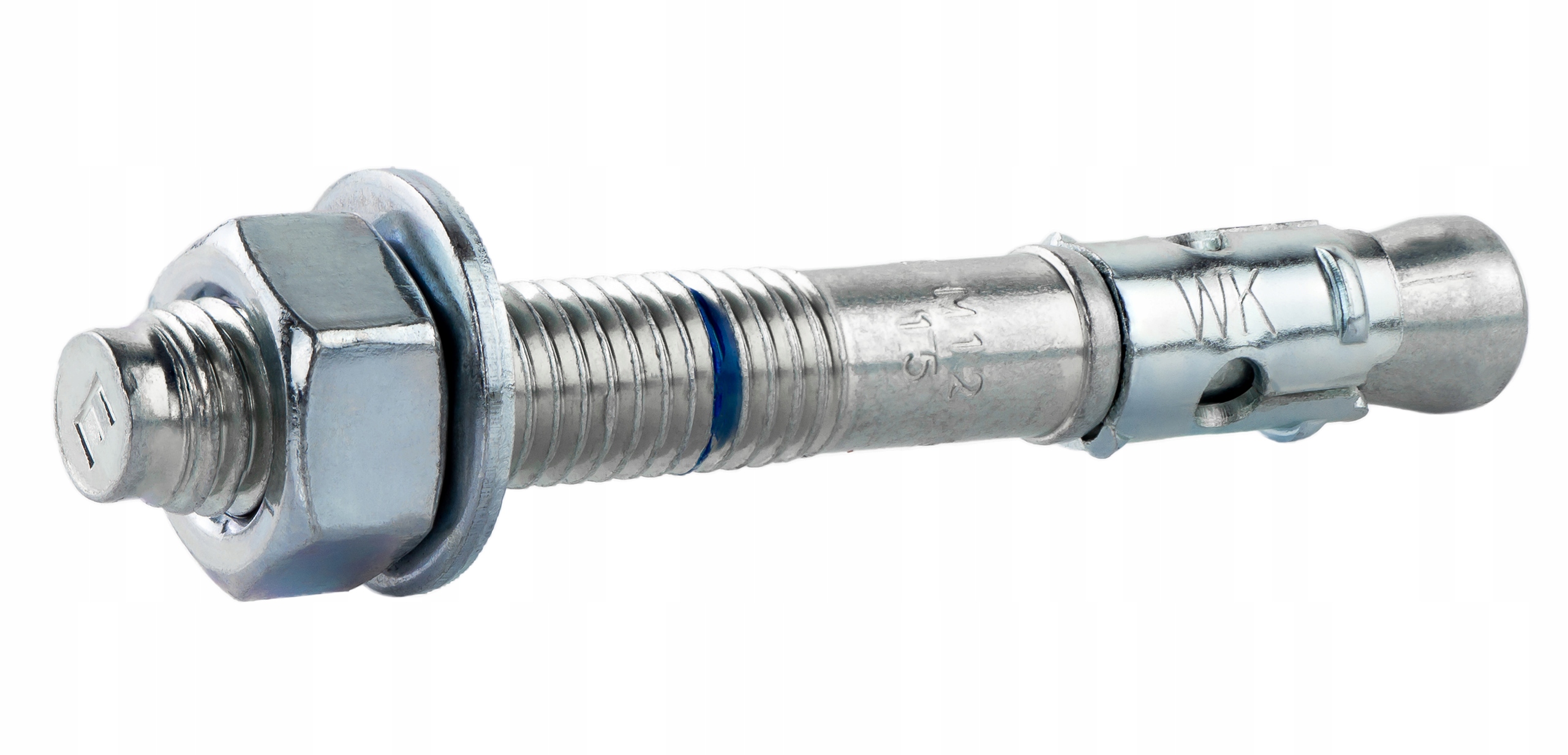

Express Stahlanker LE-ZN-10085 (50)

Die Anker bieten einen Feuerwiderstand, der die Sicherheit der Verbindungen im Brandfall gewährleistet.

3. Schnelle und einfache Montage

Durch Einschlagen des Ankers in ein vorgebohrtes Loch und Festziehen.

4. Sofortige Belastbarkeit.

5. Lochdurchmesser entspricht dem Durchmesser des Ankerschafts.

6. Lieferung werkseitig mit integrierter Mutter und Unterlegscheibe.

7. Kaltgeformter Stahl verhindert ein Brechen des Schafts beim Eindrehen und Festziehen.

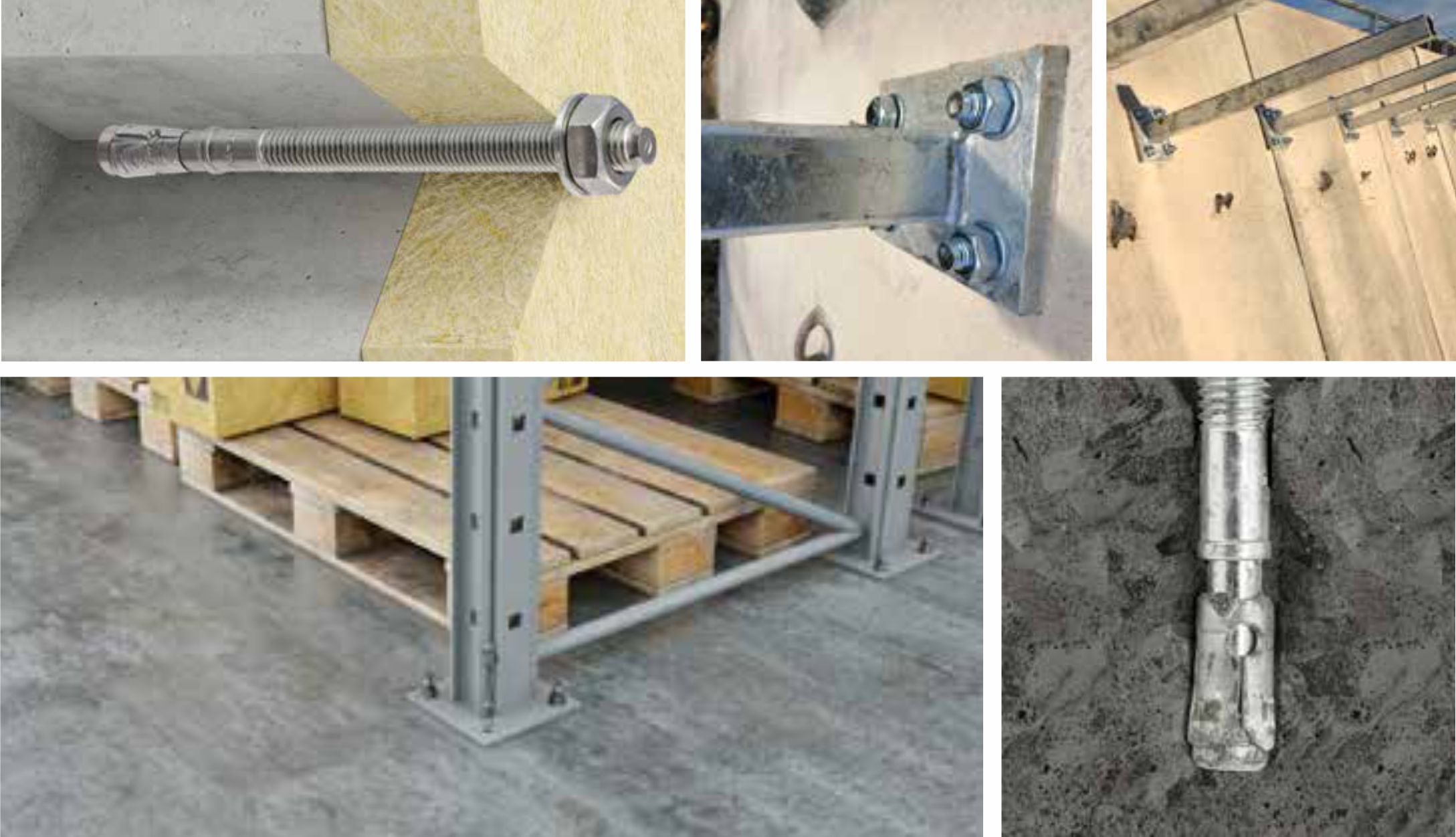

Untergrund und Anwendungsbeispiel

A. Normalbeton, unbewehrt und ungerissen, Klasse C20/25 bis C50/60

• Statische und quasistatische Lasten,
• Anker mit Anforderungen an den Feuerwiderstand,
• Installation von Maschinen und Geräten,
• Installation von Absperrungen,
• Installation von Handläufen,
• Installation von Balustraden in Gebäuden,
• Installation von Stahlbeschlägen und dekorativen Elementen Elemente,
• Installation von leichten und mittelschweren Metallkonstruktionen in Gebäuden.

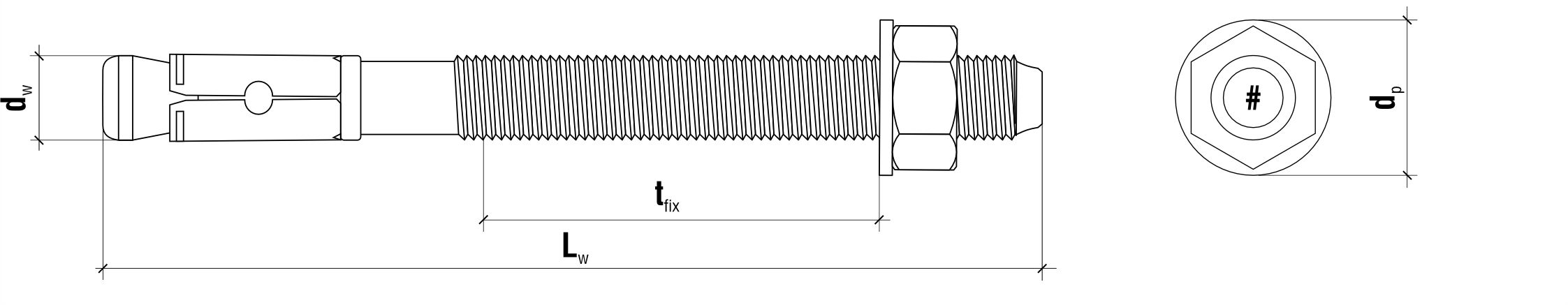

Produktspezifikationen

• [dw] Ankerdurchmesser: Ø 10,0 mm
• [Lw] Ankerlänge: 85 mm
• [Tfix] max. Nutzbare Länge: 5/25 mm
• Schlüsselgröße: SW-17
• [dp] Außendurchmesser der Unterlegscheibe: 19,8 mm
• Gewinde: M10
• Menge pro Packung: 50 Stück
• Material: Verzinkter Stahl

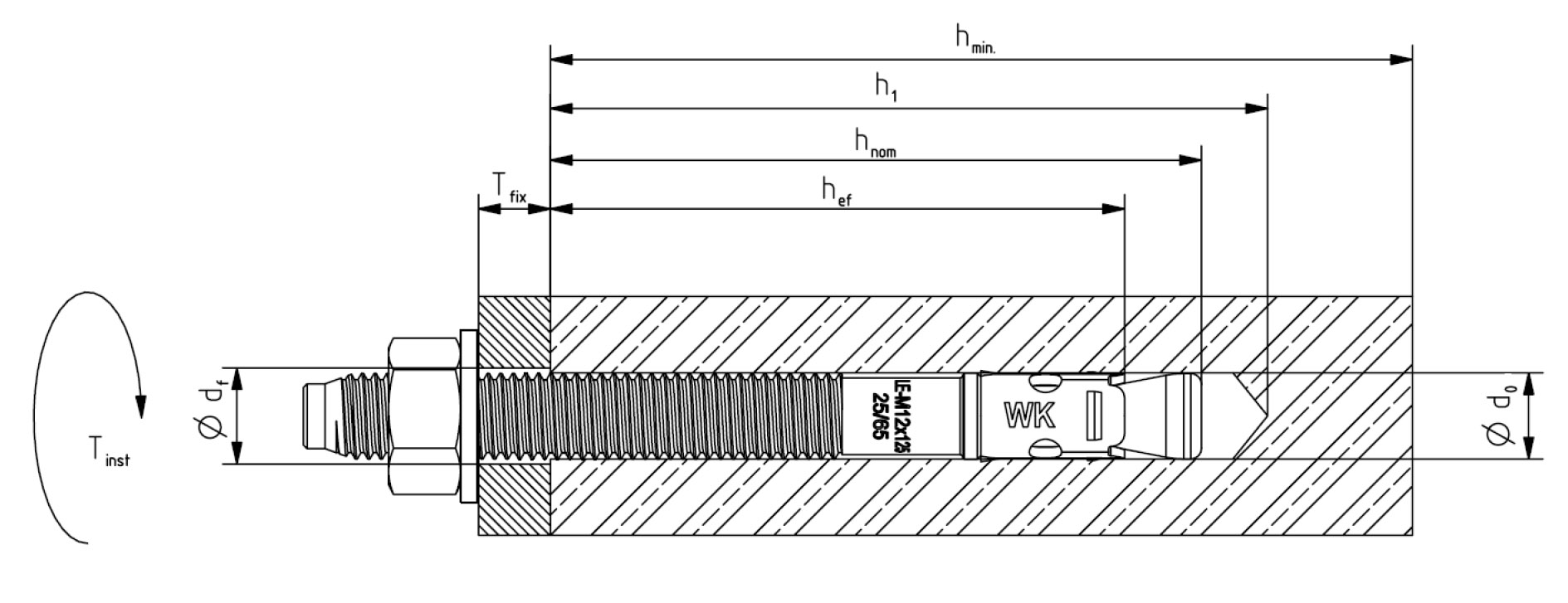

Eingebauter Anker

• Bohrdurchmesser [bis zu]: 10 mm
• Durchmesser der Bohrung im Montageelement [df] ≤ 12 mm
• Anzugsmoment [Tinst]: 30 Nm
• Maximale Dicke des Befestigungselements [Tfix]: 5/25 mm
• Effektive Verankerungstiefe [hef]: 60 mm
• Mindestdicke des Untergrunds [hmin]: 120 mm

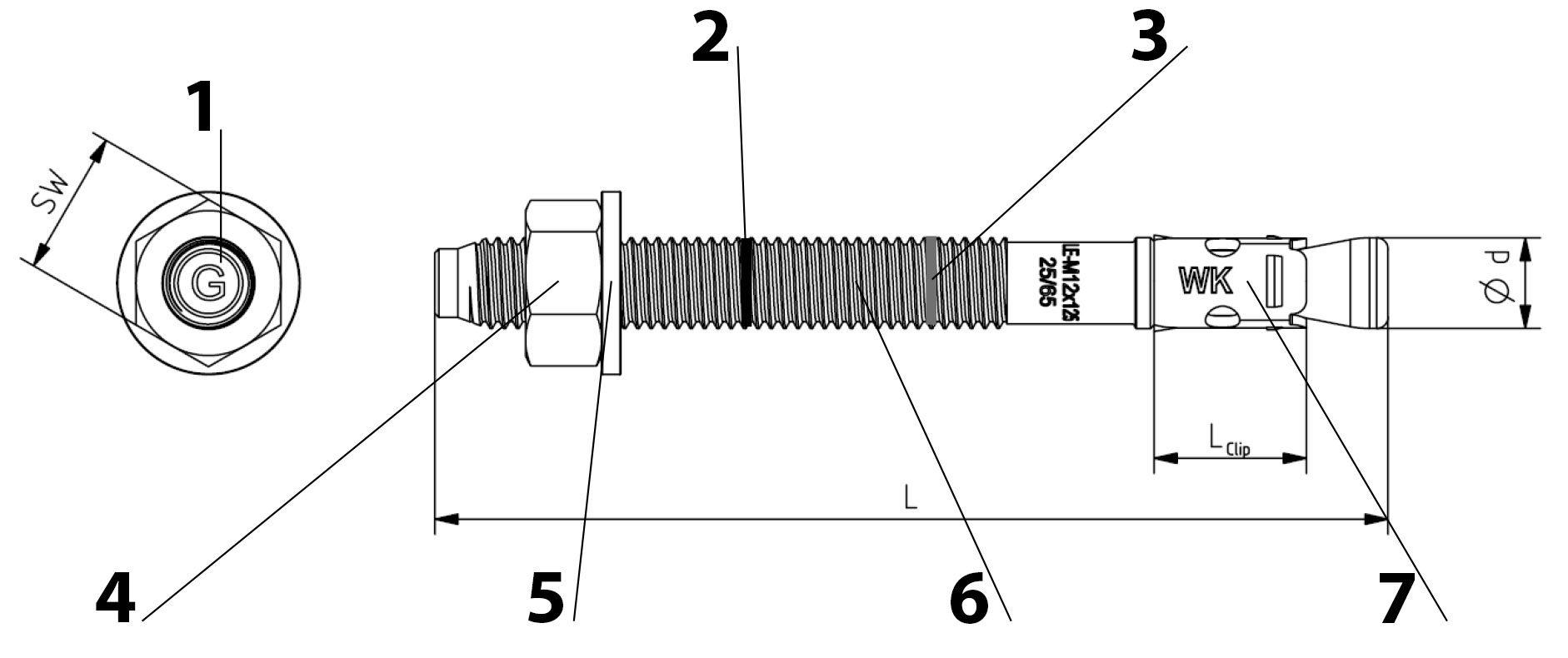

Ankerelemente

1. Markierung am Kopf,
2. Standard-Einbettungstiefe,
3. Reduzierte Einbettungstiefe,
4. Mutter,
5. Wasser,
6. Ankerstift,
7. Expansionshülse.

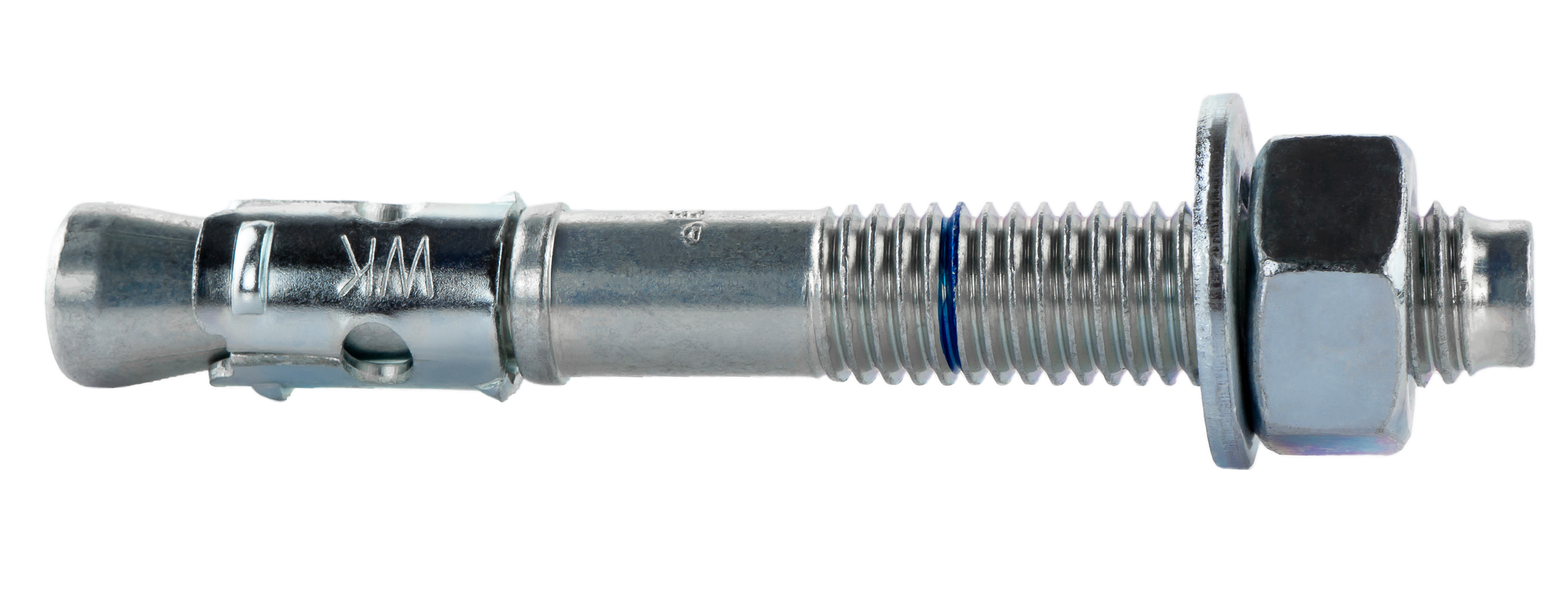

Der mechanische Anker LE-ZN besteht aus einem Gewindebolzen mit Spreizkegel, einem Spreizring, einer Sechskantmutter und einer Unterlegscheibe. Er ist aus kohlenstoffarmem Stahl gefertigt und zum Korrosionsschutz verzinkt. Die Befestigung erfolgt durch Anziehen der Mutter mit dem entsprechenden Drehmoment. Dadurch bewegt sich das Spreizband und bildet eine dauerhafte Verankerung im Boden.

Zertifikate

• Europäisches Zertifikat ETA-20/0640 - eine Garantie für höchste Qualität
• Wir bieten: Die Anker sind von höchster Qualität und können sicher im Bauwesen eingesetzt werden. Wir setzen alles daran, dass die an unsere Vertragspartner gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.

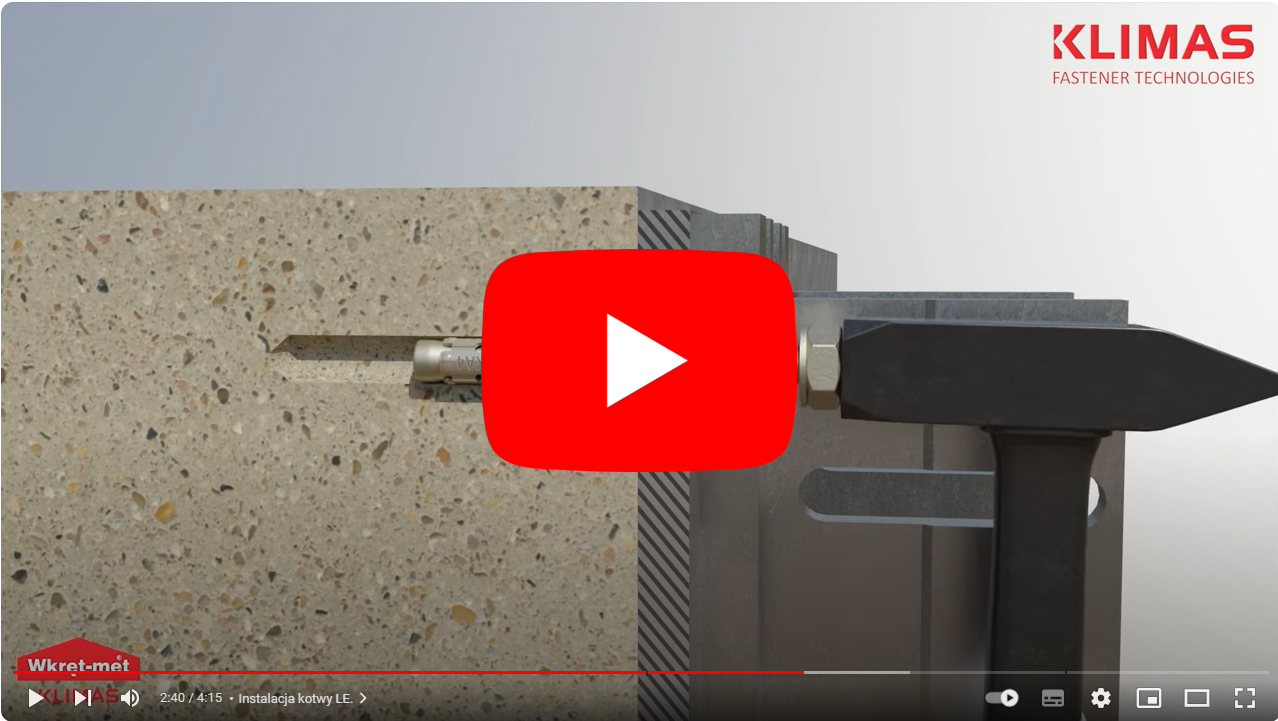

Video des Produkts

(Kopieren Sie den Link und fügen Sie ihn in das Browserfenster ein)

https://youtu.be/4h0i9oVf-6g

Installationsmethode

1. Bohrt ein Loch mit dem erforderlichen Durchmesser und der erforderlichen Tiefe senkrecht zum Untergrund.
2. Reinigt das Loch von Staub und Schmutz (verwendet eine Pumpe oder eine andere Methode).
3. Tritt den Dübel mit leichten Hammerschlägen in das Loch ein, bis die gewünschte Verankerungstiefe erreicht ist.
4. Zieht die Mutter mit einem Drehmomentschlüssel auf das entsprechende Anzugsmoment (Tinst) an. Beim Anziehen drückt die Schraube auf den Spreizdübel, der dadurch gegen die Wände des Bohrlochs gepresst wird. Achten Sie darauf, dass nach dem Aufweiten des Ankers die Unterlegscheibe unter der Mutter gegen das befestigte Element gedrückt wird.

Beachten Sie bei der Montage Folgendes:

• Die Anker müssen so montiert werden, dass die Bewehrung im Untergrund nicht beschädigt wird.
• Die Bohrlochtiefe muss mindestens 10 mm größer sein als die Verankerungstiefe des Verbinders – dies ermöglicht die korrekte Montage des mechanischen Ankers im Bohrloch.
• Das Bohrloch muss gereinigt werden, mindestens durch zweimaliges Nachziehen des Bohrers, um den Bohrstaub zu entfernen. Vertikal nach unten gebohrte Löcher erfordern tieferes Bohren oder das Ausblasen des angesammelten Bohrstaubs.

Klimaanker – die häufigste Wahl von Profis

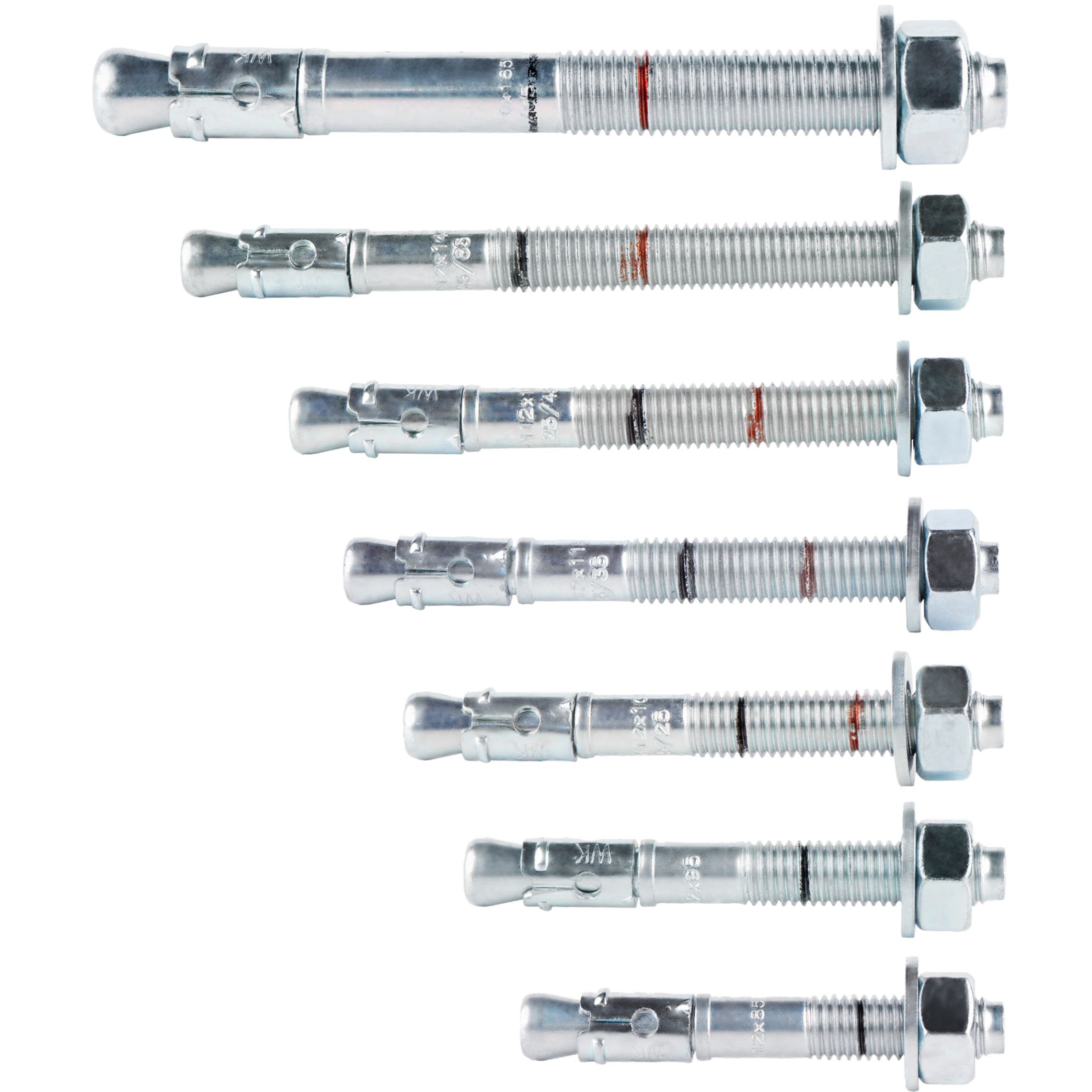

In unseren anderen Auktionen finden Sie eine große Auswahl an Ankergrößen.

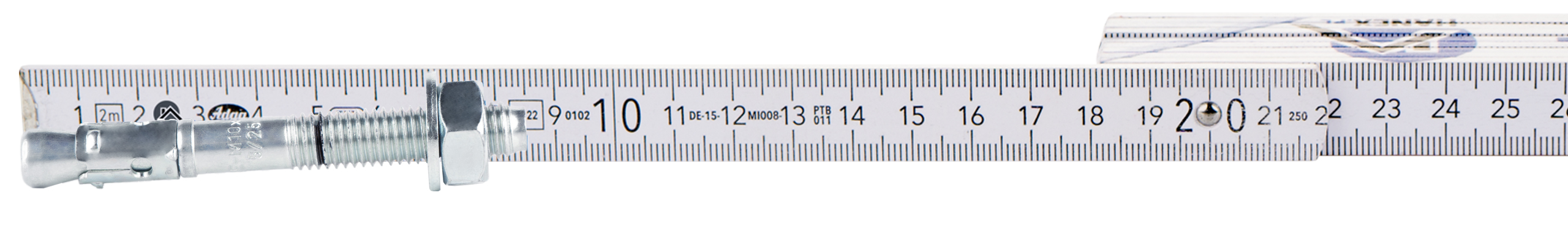

*Das Maßband auf dem Foto ist nicht Teil des Sets (es dient nur zur Veranschaulichung der Ankerabmessungen).
