Allgemeine Beschreibung

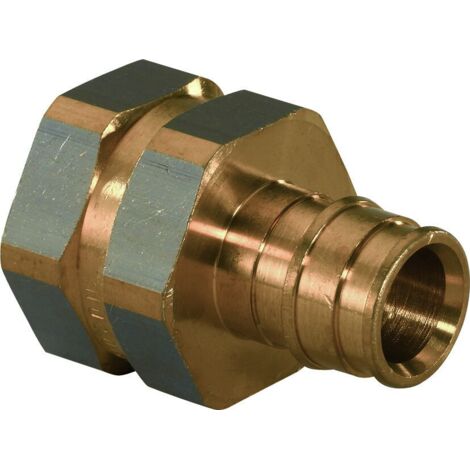

Die Uponor Q und E Übergangsmuffe PL ist ein hochwertiges Verbindungselement aus korrosionsbeständigem Messing, das für die Verbindung von PE-Xa Rohren konzipiert ist. Diese gerade Muffe verfügt über ein zylindrisches Innengewinde nach DIN EN 10226-1 und ist für den Einsatz in Trinkwasser- und Heizungsanlagen geeignet.Technische daten
- Material: Messing
- Durchmesser Anschluss 1: 40 mm
- Durchmesser Anschluss 2: 1 1/4 Zoll (32 mm)
- Länge: 68 mm
- Länge Anschluss 1: 47 mm
- Länge Anschluss 2: 21 mm
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. zulässige Dauerbetriebstemperatur: 70 °C
- Max. Störfalltemperatur: 95 °C für max. 100 Std.
- Temperaturbereich für Heizung: bis 90 °C
- Systemgebunden: ja
- KIWA-Prüfsiegel: ja
Kompatibilität und Zubehör
- Q&E Fittings und Sicherungsringe für Uponor PE-Xa Rohre
- Q&E Sicherungsringe müssen separat bestellt werden
Installation
- Verbindung über Klemmring Anschluss 1
- Innengewinde zylindrisch (BSPP) Anschluss 2
Anwendung
- Einsatzbereich für Trinkwasser: max. 70 °C, 10 bar
- Einsatzbereich für Heizung: Anwendungsklasse 4 und 5, max. 90 °C, 6 bar
Weitere Informationen
- Hinweis: Der Uponor Q&E Ring muss separat bestellt werden!
