Allgemeine Beschreibung

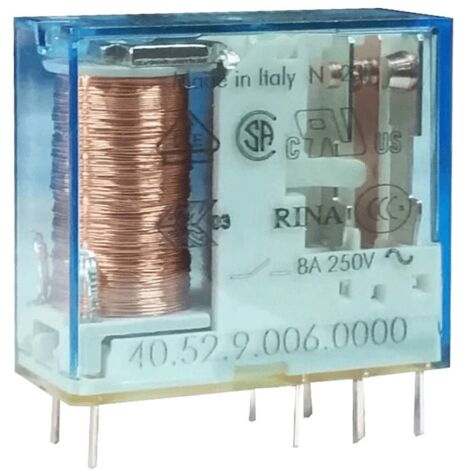

Kompaktes Mini-Relais von Finder, ideal für die sichere Trennung von Schwachstrom- und Hochstromkreisen. Dieses Relais ist für die direkte Leiterplattenmontage sowie für die Montage mit Buchsen und Schraubklemmsockeln für 35 mm DIN-Schienen geeignet.Technische daten
- Hersteller: FINDER
- Kontakt-Konfiguration: DPDT
- Nenndrosselspannung: 6V DC
- Kontaktbelastbarkeit: 8A / 250VAC
- Kontaktbelastbarkeit: 8A / 30VDC
- Max. Kontaktstrom: 15A
- Induktorwiderstand: 55Ω
- Abmessungen: 29x12,4x25mm
- Leistungsaufnahme der Induktivität: 650mW
- Arbeitstemperatur: -40...85°C
- Schützmaterial: AgNi
- Klemme Rotor: 5mm
- Drosselstrom: 109mA
Kompatibilität und Zubehör
- Kompatible Steckdosen: 9505SMA, 9505SPA
- Steck-, Schraub- oder Federklemmen
Installation
- Direkte Leiterplattenmontage
- Montage mit Buchsen
- Schraubklemmsockelmontage für 35 mm DIN-Schienen
Anwendung
Ideal für industrielle Anwendungen, wo eine zuverlässige Trennung zwischen verschiedenen Stromkreisen erforderlich ist.Weitere Informationen
- Variante mit cadmiumfreien Kontakten
- Isolierung zwischen Spule und Kontakten: 6 kV (1,2/50µs)
- Konformität mit der Glühdrahtprüfung nach EN 60335-1
- Schutzart: - RT II - spülbar (Standard), - RT III - waschbar (Sonderausführung)
