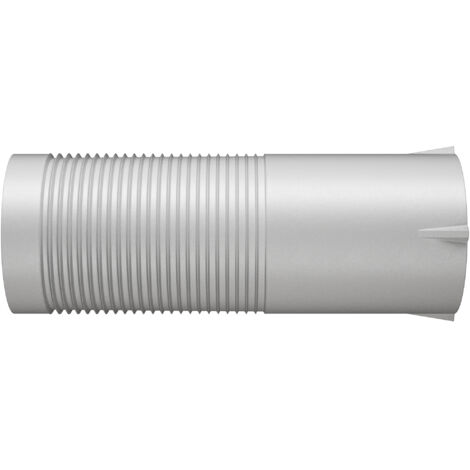

fischer Dübel M10 10 StkFISCHER
5 Modelle

fischer Dübel M10 10 Stk

1

Inkl. MwSt., zzgl. Versand

Kostenlose Lieferung
Fischer - Spreizdübel SX 8 x 40 S Schraube - 70022FISCHER
12 Modelle

Fischer - Spreizdübel SX 8 x 40 S Schraube - 70022

72

Inkl. MwSt., zzgl. Versand

Kostenlose Lieferung
TOX Allzweck-Rahmendübel Apollo 8x120 mm 50 Stück, 049101151TOX
14 Modelle

TOX Allzweck-Rahmendübel Apollo 8x120 mm 50 Stück, 049101151

2

Inkl. MwSt., zzgl. Versand

4er Blisterpackung Universaldübel 4AS-K DECO, 10 x 66 mm, mit Schraube  TOX 016701081TOX
83 Modelle
N°1 im Verkauf

4er Blisterpackung Universaldübel 4AS-K DECO, 10 x 66 mm, mit Schraube TOX 016701081

46
23,23€

Inkl. MwSt., zzgl. Versand

Kostenlose Lieferung
Festool DOMINO Dübel Sipo D 5x30/300 MAU – 494869FESTOOL
10 Modelle

Festool DOMINO Dübel Sipo D 5x30/300 MAU – 494869

21
46,31€

Inkl. MwSt., zzgl. Versand

Kostenlose Lieferung
Fischer 40991 UX / SX Dübelsortiment   1 SetFISCHER

Fischer 40991 UX / SX Dübelsortiment 1 Set

2

Inkl. MwSt., zzgl. Versand

Kostenlose Lieferung
Fischer redbox DuoPower - 535973FISCHER

Fischer redbox DuoPower - 535973

14

Inkl. MwSt., zzgl. Versand

Kostenlose Lieferung
Fischer Meister-Box DuoPower - 150 Stück DübelFISCHER

Fischer Meister-Box DuoPower - 150 Stück Dübel

29,32€

Inkl. MwSt., zzgl. Versand

Kostenlose Lieferung
fischer FIXtainer - DuoPower + Schraube NVFISCHER

fischer FIXtainer - DuoPower + Schraube NV

1
34,72€

Inkl. MwSt., zzgl. Versand

Kostenlose Lieferung
FISCHER DUOBLADE Gipskartondübel 50 Stück Dübel, 545675FISCHER
2 Modelle

FISCHER DUOBLADE Gipskartondübel 50 Stück Dübel, 545675

1

Inkl. MwSt., zzgl. Versand

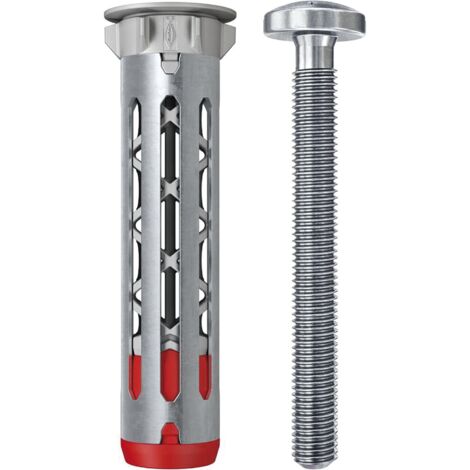

fischer Hohlraumdübel DuoHM 6x55 S PZ 25 StkFISCHER
12 Modelle

fischer Hohlraumdübel DuoHM 6x55 S PZ 25 Stk

23,94€

Inkl. MwSt., zzgl. Versand

Mit ähnlichen Produkten vergleichen

Diese Produkte werden oft zusammen gekauft

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der fischer Metallrahmendübel F 10 M ist ein Spezialdübel zur spannungsfreien Abstandsmontage von Fenster- und Türrahmen. Er besteht aus einer Metallhülse und einer Senkkopfschraube aus galvanisch verzinktem Stahl. Der F 10 M wird zeitsparend in der Durchsteckmontage gesetzt. Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt auf und verspannt sich gegen die Bohrlochwand, wodurch der Fensterrahmen spannungsfrei in Voll- und Lochbaustoffen befestigt wird. Neben der Befestigung von Fenster- und Türrahmen ist der Dübel auch für Kanthölzer geeignet.

Technische daten

  • Bohrernenndurchmesser: 10 mm
  • Min. Bohrlochtiefe bei Durchsteckmontage: 200 mm
  • Effektive Verankerungstiefe: 30 mm
  • Dübellänge: 182 mm
  • Max. Dicke des Anbauteils: 152 mm
  • Antrieb: PZ3
  • Gewicht: 70,680 g

Kompatibilität und Zubehör

  • Geeignet für Baustoffe: Beton, Hochlochziegel, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Kalksand-Vollstein, Porenbeton, Vollstein aus Leichtbeton, Vollziegel
  • Separat erhältliche Abdeckkappen zur Abdeckung des Schraubenkopfes

Installation

Der fischer Metallrahmendübel F 10 M ist für die Durchsteckmontage geeignet. Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, wodurch sich der Dübel im Bohrloch verkeilt und der Fensterrahmen spannungsfrei befestigt wird. Das maximale Anzugsmoment beträgt 5 Nm.

Anwendung

  • Fensterrahmen
  • Türrahmen
  • Kanthölzer

Weitere Informationen

  • Brandschutzgeprüft nach R 120: Verwendung in brandschutzrelevanten Anwendungen
  • Spannungsfreie und langlebige Befestigung des Rahmens
  • Durchgehendes Gewinde verhindert Heranziehen des Rahmens

Eigenschaften

  • Marke
    FISCHER
  • Länge
    100 mm
  • Breite
    100 mm
  • Gewicht
    3370 g
  • Material
    Metall
