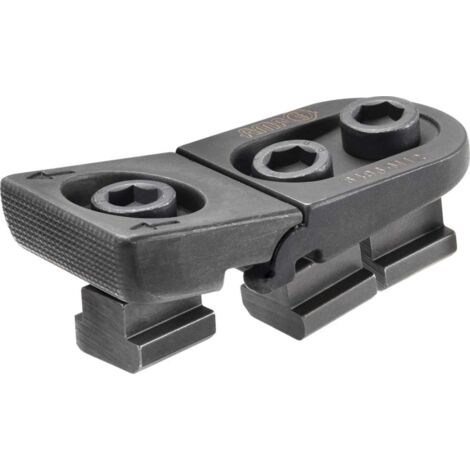

AMF Flachspanner 14 mm

Eigenschaften • Niedrige Bauweise, Flachspanner am Werkstück positionieren\n• Anschließend Befestigungsschrauben für Maschinentisch feststellen\n• Durch Betätigung der Spannschraube wird das Werkstück gespannt. Eigenschaften:\n• Stahl vergütet und im Brünierton angelassenAnwendung • Zum seitlichen Spannen sehr flacher Werkstücke, um Oberflächen komplett ohne Störkontur zu bearbeiten \n• Horizontale und vertikale Einsatzmöglichkeit Technische Daten:

• Typ: 6496
• Nutenbreite a: 14 mm
• Gewinde G: M12
• Spannkraft F₁ horizontal: 15 kN
• Spannkraft F₂ vertikal: 7,5 kN
• Maximalhöhe h₂: 25 mm
• Mindesthöhe h₁: 16 mm
• Zwischenhöhe H₁: 16 mm
• Breite B: 44 mm
• Länge L: 110 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Typ: 6496
• Nutenbreite a: 14 mm
• Gewinde G: M12
• Spannkraft F₁ horizontal: 15 kN
• Spannkraft F₂ vertikal: 7,5 kN
• Maximalhöhe h₂: 25 mm
• Mindesthöhe h₁: 16 mm
• Zwischenhöhe H₁: 16 mm
• Breite B: 44 mm
• Länge L: 110 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Typ: 6496
• Nutenbreite a: 14 mm
• Gewinde G: M12
• Spannkraft F₁ horizontal: 15 kN
• Spannkraft F₂ vertikal: 7,5 kN
• Maximalhöhe h₂: 25 mm
• Mindesthöhe h₁: 16 mm
• Zwischenhöhe H₁: 16 mm
• Breite B: 44 mm
• Länge L: 110 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Typ: 6496
• Nutenbreite a: 14 mm
• Gewinde G: M12
• Spannkraft F₁ horizontal: 15 kN
• Spannkraft F₂ Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • Typ: 6496
  • Nutenbreite a: 14 mm
  • Gewinde G: M12
  • Spannkraft F₁ horizontal: 15 kN
  • Spannkraft F₂ vertikal: 7,5 kN
  • Maximalhöhe h₂: 25 mm
  • Mindesthöhe h₁: 16 mm
  • Zwischenhöhe H₁: 16 mm
  • Breite B: 44 mm
  • Länge L: 110 mm

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
