Flamco Securfix Sicherheitsgruppe 12 Prescor B, 6 bar, NG4807

Flamco Securfix Sicherheitsgruppe 12 Prescor B, 6 bar, NG4807

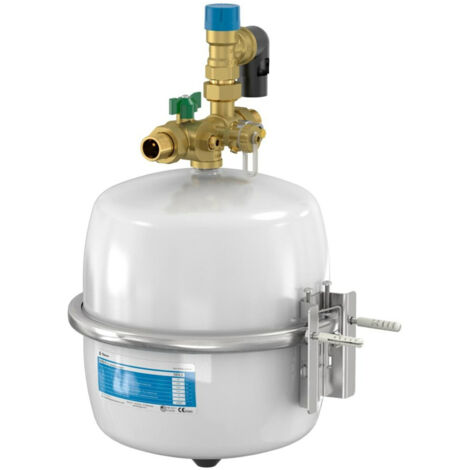

Die Flamco Securfix Sicherheitsgruppe 12 Prescor B, 6 bar (NG4807) ist eine speziell für Trinkwassererwärmungsanlagen entwickelte Einheit. Sie ist nach DIN 4807 Teil 5 und DIN EN 1488 gebaut und geprüft und beinhaltet ein Airfix-A Membran-Druckausdehnungsgefäß mit 12 Litern Inhalt sowie ein Prescor B Sicherheitsventil mit einem Ansprechdruck von 6,0 bar. Diese Sicherheitsgruppe ist für den sicheren Anschluss geschlossener Trinkwassererwärmer konzipiert.

Welche Standards und Zulassungen erfüllt die Sicherheitsgruppe?

Die Flamco Securfix Sicherheitsgruppe 12/6 ist für den Einsatz in Trinkwassererwärmungsanlagen vorgesehen. Die Konstruktion und Prüfung erfolgen nach DIN 4807 Teil 5 und entsprechen der KTW-C Vorschrift. Die integrierten Gefäße sind konform EN13831 und zugelassen gemäß EU-Druckgeräterichtlinie 2014/68/EU. Zusätzlich verfügt die komplette Einheit über das DIN-DVGW-Prüfzeichen NW-6314CU0230 sowie die ABP-Nr.: PA-IX6970/I. Das Airfix A Gefäß ist außen und innen mit einer weißen (RAL 9010) Kunststoffbeschichtung versehen.

Welche Bauteile sind in der Securfix NG 4807 enthalten?

Die Securfix NG 4807 beinhaltet alle nach DIN EN 1488 vorgeschriebenen Bauteile für den eingangsseitigen Anschluss geschlossener Trinkwassererwärmer. Dazu gehören eine Systemabsperrung und eine Wartungsabsperrung, realisiert durch einen Kugelhahn in Drei-Wege-Ausführung mit Gefäßentleerung und Schlauchanschluss. Ein Rückflussverhinderer mit Prüfeinrichtung ist ebenso integriert wie ein Prescor B Sicherheitsventil und ein Ablauftrichter. Die Einheit umfasst zudem eine Aufhängezarge MB 2 und Anschlussstücke mit Simplex Einschneiddichtung. Ein Airfix A Membran-Druckausdehnungsgefäß mit bewährter Durchströmungstechnik ist ebenfalls Bestandteil der Gruppe.

Welche technischen Spezifikationen bietet die Sicherheitsgruppe?

Die Flamco Securfix 12/6 ist für einen maximalen Betriebsdruck von 10,0 bar ausgelegt, wobei der werksseitige Vordruck 4,0 bar beträgt. Das Sicherheitsventil spricht bei 6,0 bar an. Das integrierte Gefäß hat einen Inhalt von 12 Litern. Die maximale Betriebstemperatur für das Gefäß liegt bei 120 °C, während die Membrane Temperaturen von 1 °C bis 70 °C standhält. Der Anschluss der Sicherheitsstrecke erfolgt über G ¾“. Die Baulänge beträgt 192 mm, der Durchmesser 291 mm und die Bauhöhe 336 mm. Das Gesamtgewicht der Einheit beträgt 7,7 kg. Die Sicherheitsgruppe ist für Leitungswasser und Kühlen geeignet und kann vertikal platziert werden.

Technische Daten

• Inhalt Gefäß: 12 l
• Ansprechdruck Sicherheitsventil: 6,0 bar
• Maximaler Betriebsdruck: 10,0 bar
• Werksseitiger Vordruck: 4,0 bar
• Maximale Betriebstemperatur (Gefäß): 120 °C
• Maximale Betriebstemperatur (Membrane): 70 °C
• Minimale Betriebstemperatur (Membrane): 1 °C
• Anschluss Sicherheitsstrecke: G ¾“
• Baulänge: 192 mm
• Gewicht: 7,7 kg

Die Flamco Securfix Sicherheitsgruppe 12 Prescor B (NG4807) bietet eine zuverlässige und normgerechte Absicherung für geschlossene Trinkwassererwärmer. Mit einem Gefäßinhalt von 12 Litern und einem Ansprechdruck des Sicherheitsventils von 6,0 bar ist sie für Drücke bis 10,0 bar ausgelegt. Die umfassende Ausstattung mit Absperrungen, Rückflussverhinderer und Membran-Druckausdehnungsgefäß ermöglicht eine sichere und effiziente Funktion der Trinkwassererwärmungsanlage.

Produktspezifikation

• Hersteller-Serie: Securfix
• Hersteller-Warengruppe: Druckausdehnungsgefäße für Trinkwasser
• Hersteller-Produktgruppe: Securfix 12 - 18L, 6/8/10bar
• Hersteller-Artikelnummer: 24470
• Farbe: weiß
• Bauhöhe: 336
• Durchmesser: 291
• Inhalt: 12
• Mit Sicherheitsventil: nein
• Mit Manometer: nein
• Mit Befestigungsmaterial: nein
• Platzierung horizontal: nein
• Geeignet für Zentralheizung: ja
• Max. Glykol-Mischung: 50
• Mit Kesselanschlussleiste: nein
• Geeignet für Solarkollektorkreislauf: nein
• Kippmaß: 444,5
• Vordruck: 4
• Druckstufe Flansch: PN 16
• Max. Arbeitsdruck: 6
• Mit Zapfvorrichtung: nein
• Geeignet für Leitungswasser: ja
• Platzierung vertikal: ja
• Mit Füßen: nein
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Rohraußendurchmesser Ausdehnungsanschluss: 26,5
• Mit austauschbarer Membran: nein
• Mit fester Wandstütze: nein
• Geeignet für Kühlen: ja
• Trinkwasserkonform nach UBA: Ja
