Allgemeine Beschreibung

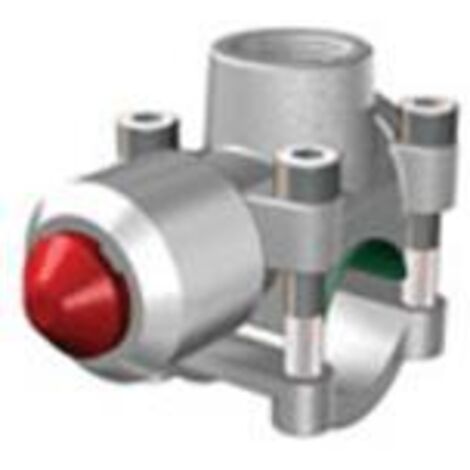

Die Flamco T-Plus Anschießkupplung 3/4" für Stahl-Gewinderohr Rp 1/2" ermöglicht eine schnelle und einfache T-Stück-Rohrmontage ohne Betriebsunterbrechung. Sie ist speziell für Stahl-Gewinderohre konzipiert und eignet sich für Anwendungen mit einem maximalen Betriebsdruck von 25 bar sowie Medientemperaturen von -10 °C bis 130 °C. Das Gehäuse ist aus Temperguss gefertigt, was für Robustheit und Langlebigkeit sorgt. Die Kupplung ist lackiert und in der Farbe schwarz gehalten, was einen zusätzlichen Oberflächenschutz bietet. Mit einer integrierten Fräse ist die Vorbereitung für den Abzweig direkt am Einsatzort möglich. Der Anschluss erfolgt über ein Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1).Technische daten
- Werkstoff: Temperguss
- Farbe: schwarz
- Oberflächenschutz: lackiert
- System Rohrleitung: 3/4 Zoll (DN 20)
- Rohraußendurchmesser: 26,9 mm
- Rohrwandstärke: 2,0 mm - 3,25 mm
- Abzweig: Rp 1/2 Zoll (DN 15)
- Abzweigwinkel: 90 Grad
- Max. Arbeitsdruck bei 20 °C: 25 bar
- Mediumtemperatur (Dauerbetrieb): 0 °C - 130 °C
Kompatibilität und Zubehör
Diese Anschießkupplung ist für Stahl-Gewinderohre nach NEN 3257 C schwer, DIN 2441, BS 1387 schwer (oder leichter) ISO 9329-1 ausgelegt. Sie passt zudem für nahtlose Stahlrohre nach DIN 2448/1629 Bl. 3, St35/ISO9330-1 sowie für geschweißte Stahlrohre (normalwandig) nach DIN 2458/1626 Bl. 2. St 35. Die Kupplung ist nicht für Wellrohre geeignet und verfügt über keine Sperrfunktion.
Installation
Die Befestigung am Rohr erfolgt mittels Klemmanschluss. Die Flamco T-Plus Anschießkupplung ermöglicht eine unkomplizierte Installation eines Abzweigs von Rp 1/2 Zoll an einer 3/4 Zoll Rohrleitung, ohne den Betrieb unterbrechen zu müssen.
Anwendung
Die Flamco T-Plus Anschießkupplung ist eine robuste Lösung für die Erweiterung bestehender Stahlrohrsysteme. Sie ist für vielfältige Anwendungen in der Haustechnik geeignet.
Weitere Informationen
Die Kupplung ist für den Einsatz mit Frostschutz auf Glykolbasis bis zu 50% geeignet und hält einem maximalen Arbeitsdruck von 25 bar bei 20 °C stand. Die Mediumtemperatur kann dauerhaft zwischen 0 °C und 130 °C liegen, wobei die minimale Betriebstemperatur -10 °C beträgt.
