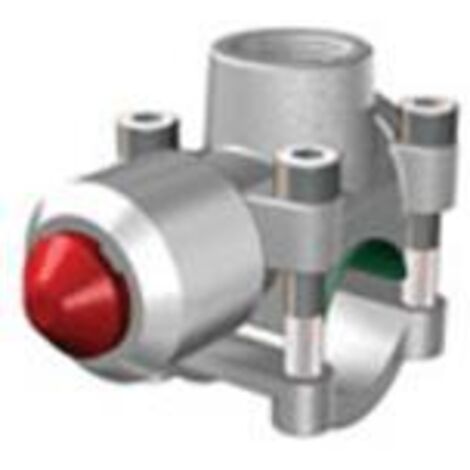

Flamco T-Plus Anschießkupplung 1/2" für Stahl-Gewinderohr Rp 1/2"

Flamco T-Plus Anschießkupplung 1/2" für Stahl-Gewinderohr Rp 1/2"

Die Flamco T-Plus Anschießkupplung 1/2" ist ein innovatives T-Stück für die schnelle und einfache Rohrmontage von Stahl-Gewinderohren Rp 1/2" ohne Betriebsunterbrechung. Das robuste Gehäuse aus Temperguss ist speziell für eine Vielzahl von Stahlrohrtypen konzipiert und ermöglicht eine zuverlässige Erweiterung bestehender Rohrleitungssysteme.

Wie ermöglicht die Flamco T-Plus eine effiziente Rohrmontage?

Die Flamco T-Plus Anschießkupplung ist für eine zügige Installation ausgelegt, die eine Unterbrechung des Betriebs vermeidet. Durch die integrierte Fräse lässt sich der Abzweig direkt am bestehenden Rohr anbringen. Die Befestigung am Rohr erfolgt mittels Klemmanschluss, was die Montage zusätzlich vereinfacht. Die Konstruktion als T-Stück ermöglicht eine Abzweigung im 90-Grad-Winkel.

Für welche Rohrsysteme ist die Anschießkupplung geeignet?

Diese Anschießkupplung ist für Stahl-Gewinderohre nach NEN 3257 C schwer, DIN 2441, BS 1387 schwer (oder leichter) ISO 9329-1 sowie für nahtlose Stahlrohre nach DIN 2448/1629 Bl. 3, St35/ISO9330-1 und geschweißte Stahlrohre (normalwandig) nach DIN 2458/1626 Bl. 2, St 35 konzipiert. Sie ist geeignet für einen Nenndurchmesser von 1/2 Zoll (DN 15) und einen Rohraußendurchmesser von 21,3 mm. Die Anschießkupplung ist kompatibel mit Rohrwandstärken von 2,0 mm bis 3,25 mm. Der Abzweig verfügt über ein Rp 1/2" Innengewinde zylindrisch nach BSPT-Rp (ISO 7-1 / EN 10226-1).

Welche technischen Spezifikationen zeichnen die Anschießkupplung aus?

Die Flamco T-Plus Anschießkupplung ist für einen maximalen Betriebsdruck von 25 bar ausgelegt. Der Einsatzbereich erstreckt sich über einen weiten Temperaturbereich von -10 °C bis 130 °C. Auch bei der Verwendung von Frostschutzmitteln auf Glykolbasis bis zu 50% ist die Funktion sichergestellt. Das Gehäuse aus Temperguss ist für eine lange Lebensdauer konzipiert und mit einem schwarzen Oberflächenschutz lackiert.

Technische Daten

• Werkstoff: Temperguss
• Nenndurchmesser: 1/2 Zoll (15)
• Abzweig: Rp 1/2"
• Rohraußendurchmesser: 21,3 mm
• Rohrwandstärke: 2,0 mm - 3,25 mm
• Max. Betriebstemperatur: 130 °C
• Min. Betriebstemperatur: -10 °C
• Max. Betriebsdruck: 25 bar
• Oberflächenschutz: lackiert
• Abzweigwinkel: 90°

Die Flamco T-Plus Anschießkupplung bietet eine robuste und effiziente Lösung für die Erweiterung von Stahlrohrsystemen. Mit ihrem Temperguss-Gehäuse, der Eignung für Rohraußendurchmesser von 21,3 mm und einem maximalen Betriebsdruck von 25 bar sowie einem Temperaturbereich von -10 °C bis 130 °C, ist sie eine zuverlässige Komponente für professionelle Installationen, die eine schnelle und unterbrechungsfreie Montage erfordern.

Produktspezifikation

• Hersteller-Serie: T-plus
• Hersteller-Warengruppe: Installationtechnik, T-Plus
• Hersteller-Produktgruppe: T-plus Temperguss
• Hersteller-Artikelnummer: 90615
• Farbe: schwarz
• Baulänge: 47
• Oberflächenschutz: lackiert
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Werkstoff: Gusseisen
• Rohraußendurchmesser: 21,3
• Geeignet für Wellrohre: nein
• Mit Sperrfunktion: nein
• Abzweigwinkel: 90
• Zeta-Wert: 0
• Länge Anschluss 1: 100
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 1: 166
• Arbeitslänge Anschluss 2: 47
• Länge Anschluss 3: 67
• Arbeitslänge Anschluss 3: 67
• Anzahl der Schalen: 2
• Ungebohrt: nein
• Mit Fräse: ja
• Geeignet für Rohrdurchmesser: 1/2 Zoll (15)
• Geeignet für Rohraußendurchmesser: 15
• Max. Arbeitsdruck bei 20 °C: 25
• Mediumtemperatur (Dauerbetrieb): 0 - 130
• Nenndurchmesser: 1/2 Zoll (15)
• Befestigung am Rohr: Klemmanschluss
• Zugfest: nein
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Typenzulassung nach BBR/EKS: nein
