Flamco T-Plus Anschießkupplung 2 1/2" für Stahl-Gewinderohr Rp 1 1/4

Flamco T-Plus Anschießkupplung 2 1/2" für Stahl-Gewinderohr Rp 1 1/4

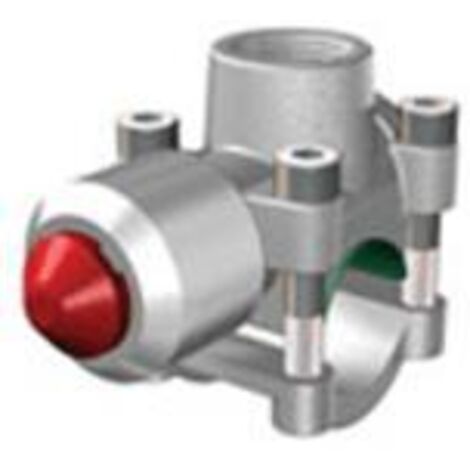

Die Flamco T-Plus Anschießkupplung 2 1/2" für Stahl-Gewinderohr Rp 1 1/4 ist ein T-Stück zur schnellen und einfachen Rohrmontage ohne Betriebsunterbrechung. Das Gehäuse aus Temperguss ist für verschiedene genormte Stahlrohre geeignet und bietet eine zuverlässige Verbindung. Sie ist ideal für Systemrohrleitungen mit 2 1/2 Zoll und einem Abzweig von Rp 1 1/4.

Wie ermöglicht die Flamco T-Plus Anschießkupplung eine effiziente Installation?

Die Flamco T-Plus Anschießkupplung ist als T-Stück konzipiert, das eine schnelle und unkomplizierte Rohrmontage ermöglicht, ohne den bestehenden Betrieb unterbrechen zu müssen. Die Befestigung am Rohr erfolgt mittels Klemmanschluss. Für die Installation ist die Kupplung mit einer Fräse ausgestattet und besteht aus zwei Schalen.

Für welche Rohrsysteme ist die Anschießkupplung geeignet?

Diese Anschießkupplung ist speziell für Stahl-Gewinderohre ausgelegt und kompatibel mit Gewinderohren nach NEN 3257 C schwer, DIN 2441, BS 1387 schwer (oder leichter) ISO 9329-1. Sie eignet sich zudem für nahtlose Stahlrohre nach DIN 2448/1629 Bl. 3, St35/ISO9330-1 sowie für geschweißte Stahlrohre (normalwandig) nach DIN 2458/1626 Bl. 2, St 35.

Welche technischen Spezifikationen und Abmessungen sind relevant?

Die Anschießkupplung ist für Systemrohrleitungen von 2 1/2 Zoll (DN 65) mit einem Rohraußendurchmesser von 76,1 mm und einer Rohrwandstärke von 2,6 mm bis 4,50 mm konzipiert. Der Abzweig hat einen Nenndurchmesser von Rp 1 1/4 Zoll (DN 32) und einen Abzweigwinkel von 90 Grad. Der Anschluss erfolgt über ein Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1).

Welche Betriebsbedingungen sind zu beachten?

Die Flamco T-Plus Anschießkupplung ist für einen maximalen Betriebsdruck von 25 bar ausgelegt. Die Mediumtemperatur kann im Dauerbetrieb zwischen -10 °C und 130 °C liegen. Ein Frostschutz auf Glykolbasis ist bis zu 50% zulässig.

Technische Daten

• Werkstoff: Gusseisen (Temperguss)
• System Rohrleitung: 2 1/2 Zoll (DN 65)
• Rohraußendurchmesser: 76,1 mm
• Rohrwandstärke: 2,6 mm - 4,50 mm
• Abzweig Nenndurchmesser: Rp 1 1/4 Zoll (DN 32)
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Max. Betriebsdruck: 25 bar
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 130 °C
• Abzweigwinkel: 90 Grad
• Befestigung am Rohr: Klemmanschluss

Die Flamco T-Plus Anschießkupplung ist eine robuste und effiziente Lösung für die Erweiterung bestehender Stahlrohrsysteme. Mit ihrem Tempergussgehäuse und der Eignung für einen maximalen Betriebsdruck von 25 bar sowie Mediumtemperaturen von -10 °C bis 130 °C, stellt sie eine zuverlässige Komponente für vielfältige Installationsaufgaben dar. Die einfache Montage ohne Betriebsunterbrechung unterstreicht den praktischen Nutzen dieses Produkts.

Produktspezifikation

• Hersteller-Serie: T-plus
• Hersteller-Warengruppe: Installationtechnik, T-Plus
• Hersteller-Produktgruppe: T-plus Temperguss
• Hersteller-Artikelnummer: 90665
• Farbe: schwarz
• Baulänge: 83
• Oberflächenschutz: lackiert
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Werkstoff: Gusseisen
• Rohraußendurchmesser: 76,1
• Geeignet für Wellrohre: nein
• Mit Sperrfunktion: nein
• Abzweigwinkel: 90
• Zeta-Wert: 0
• Länge Anschluss 1: 190
• Länge Anschluss 2: 83
• Arbeitslänge Anschluss 1: 256
• Arbeitslänge Anschluss 2: 83
• Länge Anschluss 3: 153
• Arbeitslänge Anschluss 3: 153
• Anzahl der Schalen: 2
• Ungebohrt: nein
• Mit Fräse: ja
• Geeignet für Rohrdurchmesser: 2 1/2 Zoll (65)
• Geeignet für Rohraußendurchmesser: 65
• Max. Arbeitsdruck bei 20 °C: 25
• Mediumtemperatur (Dauerbetrieb): 0 - 130
• Nenndurchmesser: 1 1/4 Zoll (32)
• Befestigung am Rohr: Klemmanschluss
• Zugfest: nein
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Typenzulassung nach BBR/EKS: nein
